Примеры систем автоматического контроля и регулирования

Автор
Оцените материал
(0 голосов)



Примеры систем автоматического контроля и регулирования





Автоматическое регулирование

Если прибор или комплект приборов состоит из нескольких блоков, предназначенных для выполнения самостоятельных функций, то его допускается изображать в виде нескольких слитных контуров. В каждом из контуров проставляются обозначения выполняемых функций.







4


На рис. 1 показан пример системы регулирования с автоматическим и дистанционным управлением исполнительным механизмом. В нижней части контура прибора ставится позиционное обозначение. Принцип построения позиционных обозначений следующий. Обозначение присваивается каждому, поставляемому промышленностью, прибору (устройству). Если устройство состоит из набора приборов, который является неразъединимым, неразборным или включает универсальные приборы, поставляемые в едином комплекте, то оно имеет одно позиционное обозначение. Все приборы, входящие в комплект устройства, имеют одно и тоже позиционное обозначение.


Позиционное обозначение состоит из цифры, обозначающей номер системы автоматики, и строчной буквы русского алфавита, обозначающей индекс прибора в системе. Индексация приборов идет по их последовательности в системе, начиная с первичного преобразователя. Первый прибор будет иметь буквенный индекс а, второй — б и т. д. В ряде случаев обозначение состоит из двух цифр, проставляемых через дефис. Первая цифра — номер системы, вторая — номер прибора в системе. Если контуры приборов, входящих в комплект, показаны на схеме не слитно, то в первом приборе ставят позиционное обозначение, например, 1а, а в последующих пишут к 1а, тем самым, показывая, к какому прибору (комплекту приборов) он относится. При разработке эксплуатационных документов, описаний и в других случаях может возникнуть необходимость в выделении отдельных приборов комплекта (элементов прибора). В этом случае после позиционного обозначения устройства через точку или дефис ставят номер прибора (элемента) в комплекте.


Объект проектирования может включать несколько совершенно одинаковых технологических установок, объединенных общей системой управления высокого уровня, причем на проекте центральной части должны быть показаны связи с каждым прибором системы. В целях сокращения объема проектных работ принципиальная схема автоматизации низшего уровня может быть выполнена только для одной технологической установки. Тогда позиционное обозначение приборов будет состоять из позиционного обозначения прибора в системе и номера технологического объекта, который ставится перед позиционным обозначением прибора или после него. Номер объекта и обозначение прибора в системе разделяют дефисом.


Во всех случаях, когда используют многозвенное позиционное обозначение, необходимо давать в примечаниях пояснение о принятой системе обозначений. Если позиционное обозначение не размещается внутри контура прибора, то его можно ставить рядом с контуром. Позиционное обозначение исполнительных механизмов ставят рядом с условным обозначением. Приборы, являющиеся датчиками систем сигнализации и блокировки, а также станции дистанционного управления исполнительными механизмами могут иметь позиционные обозначения, заимствованные из принципиальных элементных схем соответствующих систем автоматики. В этом случае они имеют позиционные обозначения согласно ГОСТ 2.710—81 (Ст. СЭВ 2182—80).

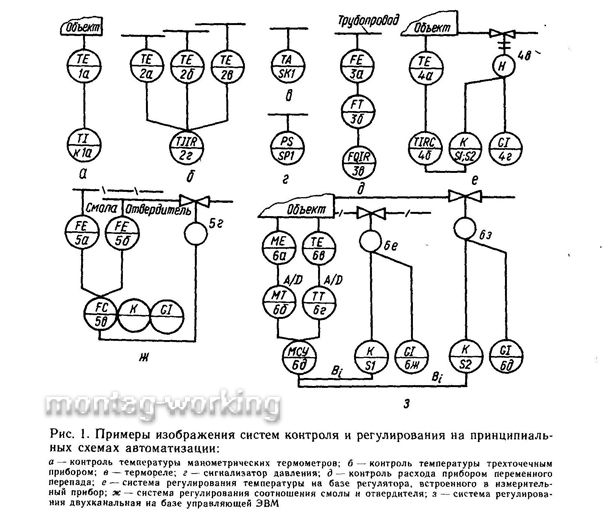

На рисунке 1 показаны примеры систем автоматического контроля и регулирования. Система контроля температуры, построенная на базе манометрического термометра (термобаллон 1а и соединенный с ним капилляром показывающий прибор) — рис. 1 ,а. Система контроля, состоящая из трех термометров сопротивления и многоточечного автоматического моста с обегающим устройством, показывающего, самопишущего — рис. 1,6. Термореле, сигнализатор SK1 — рис. 1,в. Реле давления PS, используемое в схемах блокировки давления в системе смазки — рис. 1,г.


Схема системы контроля расхода жидкости на базе измерительной диафрагмы 3а, дифференциального манометра 3б и вторичного прибора Зв — показывающего, регистрирующего, с интегрирующим устройством — даны на рис. 1d. Система автоматического регулирования температуры, состоящая из термоэлектрического термометра 4а, вторичного измерительного прибора с встроенным регулирующим устройством 46, станции (кнопок) дистанционного управления, S1, S2, исполнительного механизма 4в и прибора дистанционного контроля положения исполнительного механизма 4г показана на рис. 1,е.


Система регулирования соотношения расхода двух жидкостей (расход измеряется ротаметрами 5а и 56) и регулятора 5в со встроенным пультом дистанционного управления исполнительным механизмом 5г и прибором контроля его положения дана на рис. 1,ж.


Система регулирования и управления на базе мини-ЭВМ (поз. 6d) показана на рис. 1,з. На вход ЭВМ поступают сигналы от датчиков (поз. 6а, 6в) через аналого-цифровые преобразователи (поз. 66, 6г). ЭВМ управляет исполнительными механизмами (поз. 6е, 6з). Система включает станции управления (SI, S2) и устройства дистанционного контроля положения исполнительных механизмов (6ж, 6д). На принципиальной схеме автоматизации указывают: технические характеристики приборов (в виде таблицы), показанных на схеме; перечень технологического оборудования и принятые на чертеже условные обозначения технологических коммуникаций. На рис. 2 в качестве примера показана схема автоматизации приточной вентиляции в производстве древесностружечных плит.
