(RT3+R11)*R5=(P4+R12)*R3,
где RТ3 — сопротивление RT, соответствующее заданию; R11 и R12 — сопротивление слева и справа от движка реохорда, удовлетворяющие условию Rпр=R11+R12; Rпр= (R1*R2)/(R1+R2) — приведенное сопротивление реохорда (R1=100 Ом).
При нарушении равновесия, при RT<RТ3 (RТ3 — сопротивление термометра, соответствующее заданной температуре), на выходе ФЧУ появляется сигнал, достаточный для срабатывания выходного реле. При выключении реле подается сигнал на исполнительное устройство. Одновременно контакт реле подключит сопротивление R7 и реостат R8 параллельно сопротивлению R5. Условие равновесия моста будет иметь вид
(R'Т+R11)*R5*(R7+R8)/R5+R7+R8=(R4+R12)*R3.
Сравнивая приведенные условия равновесия, видим, что R'Т>RТ3, где R'T — величина сопротивления RT, при котором происходит уравновешивание измерительной схемы. Следовательно, отключение реле К происходит при большей температуре, чем его включение. Изменяя сопротивление реостата R8, можно задавать разность температур, при которой происходит переключение реле.

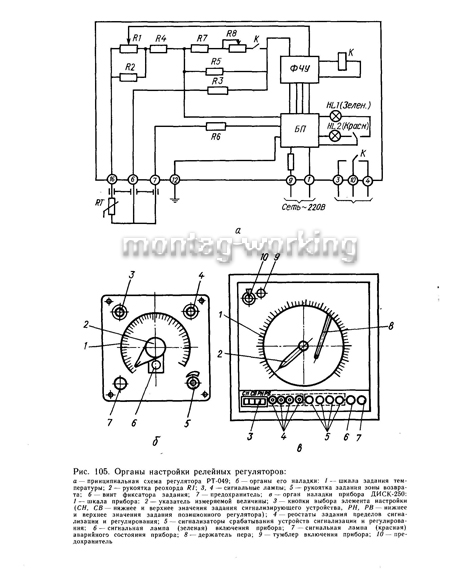

На лицевой панели регулятора размещены (рис. 105,6): 1 — шкала задания температуры (наименьшей); 2 — рукоятка реохорда задания температуры (R1); 3, 4 — сигнальные лампы соответственно «Меньше» (зеленая) и «Больше» (красная); 5 —рукоятка реостата задания зоны возврата (R8); 6—винт фиксатора задания; 7 — предохранитель. Настройка производится при работающем регуляторе. Сначала изменяют фактическое значение температуры. Реостат R8 выводят (рукоятку 5 поворачивают в крайнее левое положение) и, вращая рукоятку 2, определяют точку переключения лампочек. Находят по шкале 1 действительное значение температуры соответствующее положению рукоятки 2 при переключении лампочек.
Устанавливают ширину зоны возврата. Рукоятку 5 поворачивают вправо — устанавливают максимальную зону. Рукоятку 2 отводят влево от отметки шкалы, соответствующей действительной температуре, на число делений, равное ширине зоны возврата. Горит красная лампа. Поворачивая рукоятку 5, добиваются переключения красной лампы на зеленую. Задают нижнее значение температуры, отводя рукоятку 2 на соответствующее значение шкалы. В заданном положении рукоятка 2 фиксируется винтом 6.
На рис. 105,в показана лицевая сторона вторичного прибора с дисковой диаграммой ДИСК-250. Органы настройки расположены на передней стороне кронштейна.
Установка задания пределов сигнализирующего и регулирующего устройств производится при выключенном приборе. Для задания необходимо вывести реостат 4. Нажать кнопку 3 соответствующего настраиваемого предела. Стрелка 2 устанавливается на нулевую отметку. При вращении рукоятки реостата стрелка 2 будет перемещаться, ее необходимо установить против отметки шкалы, соответствующей заданию. Освобождается кнопка 3. При перемещении стрелки 2 будут сравниваться сигналы, поступающие от дублирующего компенсационного реохорда. При их совпадении сработают выходные устройства сигнализирующего и регулирующего устройств и переключаются сигнальные лампы 5.
