Органы настройки регулятора

Автор
Оцените материал
(3 голосов)



Органы настройки регулятора





Органы настройки

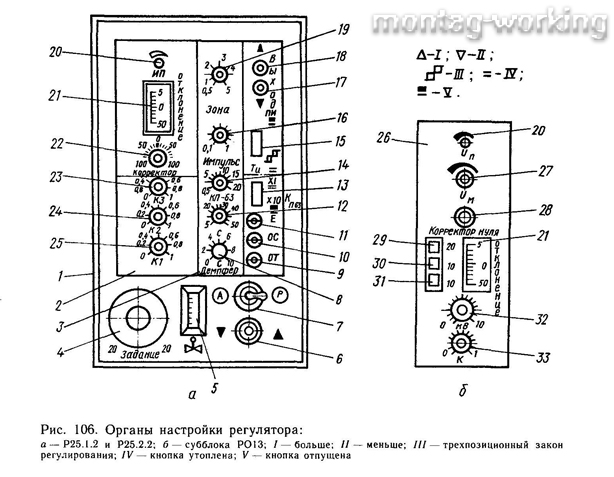

 На рис. 106,а приведен общий вид передней панели регуляторов Р25.1.2 и Р25.2.2, а также (рис. 106,6) общий вид панели субблока Р013, который входит в комплект регулятора Р25.3.2.



7


На передней панели 1 расположены субблоки 2 — измерительный Р012 и 3 — регулирующий РОМ, органы управления: 4 — задатчик (в зависимости от модификации имеет различную шкалу); 5 — индикатор положения рабочего органа исполнительного механизма (ряд исполнений  регулятора не имеет индикатора); 7 — переключатель режима управления (А — автоматическое, Р — ручное); 6 — переключатель для ручного дистанционного управления исполнительным механизмом (знак I обозначающий, что исполнительный механизм включается в сторону увеличения регулируемой величины — «Больше», и знак II показывающий, что исполнительный механизм включается в сторону уменьшения регулируемой величины — «Меньше»,— показаны на рис. 106,а). Другие органы настройки и управления размещены на панелях субблоков.


На панели регулирующего субблока Р011 находятся: 8 — потенциометр „Демпфер“ для изменения постоянной времени демпфирования, 9 — гнездо ОТ, общая точка для подключения контрольных приборов; 10 — гнездо ОС для контроля сигнала внутренней обратной связи; 11 — гнездо Е для контроля сигнала отклонения; 12 — потенциометр для плавного изменения постоянной времени интегрирования; 13 — переключатель Ти для дискретного изменения постоянной интегрирования; 14 — потенциометр Кп63 для изменения коэффициента пропорциональности регулятора; 15 — кнопка для переключения режима работы регулятора (обозначение символом III «утоплена» — трехпозиционный закон регулирования — приведено вверху рис. 106,6, отпущена ПИ — пропорционально-интегральный закон); 16 — потенциометр „Импульс“ для изменения зоны нечувствительности регулятора; 17, 18 — светодиоды, индицирующие направление движения исполнительного механизма, соответственно «Меньше» и «Больше».


На панели субблока Р012 размещены следующие органы настройки; 19 — потенциометр настройки зоны нечувствительности; 20 — потенциометр ИП для подстройки верхнего предела шкалы индикатора 5; 21 — индикатор „Отклонение“ для контроля отклонения от заданного значения регулируемого параметра (ряд исполнений не имеет индикатора); 22—потенциометр „Корректор", позволяющий сбалансировать субблок при любом заданном значении регулируемого параметра; 23, 24, 25 - потенциометры К1 (Р25.2 не имеет); К2 и КЗ для изменения масштабного коэффициента передачи по каждому из входных каналов.


Субблок Р013 26 (рис. 106,6) имеет следующие органы настройки (не совпадающие с блоком РО12).


27, 28—потенциометры и «Корректор нуля» используемые для подстройки прибора при смене градуировки термоэлектрического преобразователя.


29, 30, 31 — кнопки для дискретного изменения задания (кнопки 29 и 30 изменяют задания на 10 мВ, а 31 — на 20 мВ, при включении нескольких кнопок сигнал суммируется).


32 — потенциометр мВ для плавного изменения задания в пределах 0...10 мВ (сигнал суммируется с заданными кнопками 29...31).


33 — потенциометр К для изменения масштабного коэффициента передачи по каналу унифицированного сигнала тока или напряжения. Прибор перед установкой на место эксплуатации и затем периодически (1 раз в 3 года) проверяют на правильность функционирования его основных узлов.
