Размещение аппаратуры на панели пульта управления

Автор
Оцените материал
(0 голосов)



Размещение аппаратуры





Органы управления

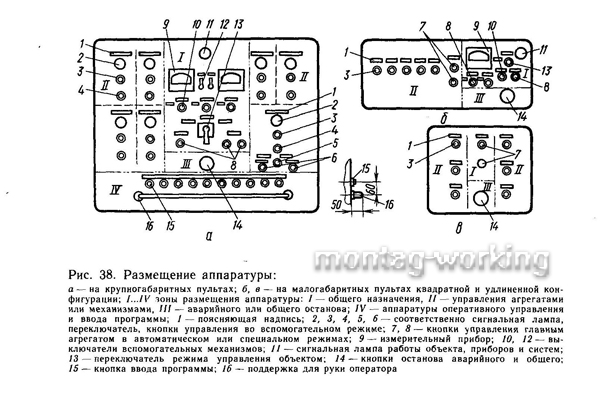

Размещение аппаратуры на панели пульта управления. На панелях (рис. 38) выделим следующие зоны. В средней части (зоне I) устанавливают аппаратуру, относящуюся к управлению объектом в целом: сигнализацию напряжения и других параметров, обеспечивающих работоспособность объекта (давления в гидро- и пневмосистеме, температуры подшипников и т. д.); органы выбора режима управления и режима работы объекта; органы пуска и останова объекта в основном (автоматическом) режиме работы; органы пуска, останова и управления вспомогательными агрегатами (местное освещение, обогрев и др.)



В зоне II устанавливают органы управления отдельными агрегатами в специальных режимах управления: наладку, дистанционное (ручное) управление, раздельный неавтоматический пуск при основном режиме работы. Взаимное расположение зон I и II зависит от числа органов управления и расположения пульта относительно управляемых агрегатов. На крупноформатных пультах зона I может находиться в центральной части. На пультах меньших форматов зона I смещена вправо. На малоформатных пультах зоны I и II не выделяются вообще.


11


Внутри зоны II аппараты группируют по принадлежности к агрегатам. Между аппаратами внутри группы делают промежутки в 1,5...2 раза меньшие, чем между аппаратами разных групп. Внутри группы аппараты располагают обычно по вертикали. Равнозначные органы управления — кнопки «Пуск — Стоп», «Влево — Вправо», «Быстро — Медленно». Могут располагаться по горизонтали. Органы различного назначения располагают по вертикали. Вверху — сигнальные лампы, измерительные приборы, органы плавного регулирования, лампы, кнопки, многопозиционные переключатели.


Зона III — кнопка аварийного отключения. На крупноформатных пультах зона III находится в правом нижнем углу — в наиболее доступной зоне. На малоформатных пультах кнопку аварийного останова размещают в верхней части панели, чтобы исключить случайное воздействие на нее.


В зоне IV располагают органы оперативного управления в основном режиме работы объекта. Например, кнопки ввода программы автоматических сортировок пиломатериалов или раскроя досок, круглых лесоматериалов. Для удобства оператора вдоль планок делают подручник. При размещении аппаратуры в цепях на напряжение до 1000 В необходимо обеспечить воздушный промежуток не менее 30 мм между токоведущими частями и металлическими заземленными частями других аппаратов, корпусом пульта. При невозможности выдержать это требование в конструкции пульта должны быть использованы изоляционные материалы для конструктивных элементов пультов или предусмотрены дополнительные электроизоляционные оболочки, экраны и другие элементы.
