На основании паспортного значения сопротивления линии измерительного прибора выбирают сечение жил. Должно быть выполнено условие RЛ>(Rl+R2)*L, где R1, R2 — сопротивление 1 км жилы провода (по табл. 20), Ом; L — длина линии, км; RЛ, — паспортное значение сопротивления линии, обычно 0,6; 5; 15 и 25 Ом.
Пример. Определить марку и сечение жил термоэлектрического термометра ХК; температура окружающей среды не более 70 °С; удаленность места измерения от поста управления 150м; сопротивление линии 5 Ом.

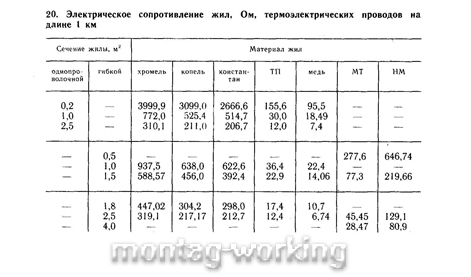

По табл. 20 определяем, что для присоединения термометра градуировки ХК может быть использован двухжильный провод с жилами из хромеля и копеля (обозначение ХК). Находим, что для заданных температурных условий и материала жил подходит провод марки ПТВ. По табл. 22 сопротивление жил сечением 2,5 мм2 из хромеля 310, из копеля 211 Ом. Следовательно, этот вариант нас не удовлетворяет. По условиям сопротивления удовлетворит провод с жилами сечением 2,5 мм2 из меди и константана (обозначение М): 7+206*0,015=3,19 Ом. Следовательно, выбираем провод марки ПТВ 2×2,5 М. Провод прокладывают в стальных защитных трубах.
