Монтаж электрических исполнительных механизмов





Механизм исполнительный

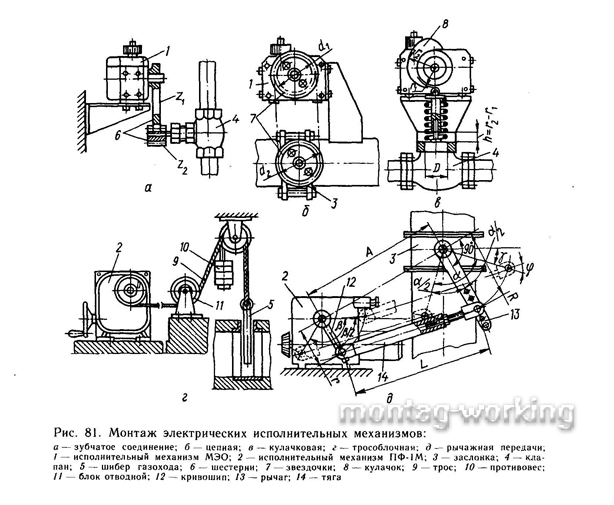

Монтируют электрические исполнительные механизмы обычно в горизонтальном положении на специально подготовленных металлоконструкциях или фундаментах. Выходное звено электрического исполнительного механизма сочленяется с регулирующим органом с помощью шестерен (рис. 81,а), цепной (рис. 81,6), кулачковой (рис. 81,в), трособлочной с грузовым противовесом (рис. 81,г) или рычажной передачи (рис. 81,д).



36


Зубчатое и тросовое соединения обеспечивают линейную зависимость между перемещением (поворотом) выходного звена исполнительного механизма и регулирующего органа. Такое сочленение применяют, если регулирующий орган имеет линейную расходную характеристику. Трособлочные соединения позволяют разместить исполнительный механизм на значительном удалении от регулирующего органа.


Если характеристика регулирующего органа нелинейна, то она может быть исправлена при кулачковом сочленении. Профиль кулачка подбирают таким образом, чтобы при повороте исполнительного механизма на угол Δα происходило перемещение регулирующего органа, обеспечивающее изменение расхода вещества на постоянное значение.


Рычажное соединение наиболее распространено при сочленении однооборотных исполнительных механизмов с поворотными регулирующими органами. Выбор взаимного расположения электрического исполнительного механизма и регулирующего органа производят следующим образом. Известны момент на валу исполнительного механизма, радиус кривошипа (рычага), перестановочный момент или усилие и угол поворота или ход регулирующего органа. Определяем длину рычага регулирующего органа из условий, задаваемых кинематической схемой соединения. Например, для рычажного соединения поворотного регулирующего органа и однооборотного электрического исполнительного механизма (рис. 81,д), условия имеют вид:


R≥Mpo*r/Mим,


где Мро, Мим — перестановочный и момент исполнительного механизма; r, R — соответственно радиусы кривошипа и рычага регулирующего органа;


R≥βr/α,


где β — угол поворота кривошипа (не более 150°); α — угол поворота рычага (α=90°).


Если приведенные условия не выполняются, то необходимо применять более мощный электрический исполнительный механизм.


Длина тяги может быть определена из условия:


L=√А2-(R-r)2,


где А — межцентровое расстояние между исполнительным механизмом и регулирующим органом; тяга должна иметь регулировку длины.


В соответствии с расчетом изготавливают рычаг регулирующего органа требуемой длины. Если регулирующий орган укомплектован рычагом, то в нем сверлят отверстие для соединения с тягой на расстоянии R от центра. Регулирующий орган и исполнительный механизм устанавливают на 50% хода (т. е. в среднее положение).


Рычаги регулирующего органа и электрического исполнительного механизма устанавливают параллельно друг другу и перпендикулярно тяге. Рычаги закрепляют в данном положении с помощью фиксаторов-болтов. В валах под болты обрабатывают отверстия по месту. Рычаги соединяют тягой. Устанавливают жесткие упоры, ограничивающие ход регулирующего органа (поворот рычага). В крайних и промежуточных положениях регулирующего органа угол между рычагом и тягой не должен быть меньше 20...30° и не больше 160...170°, чтобы избежать мертвых точек. Регулируют конечные выключатели исполнительного механизма, чтобы они срабатывали при крайних положениях регулирующего органа.


После монтажа систему регулирования подготавливают к пуску. Регуляторы должны быть настроены на процесс, а цифровые регуляторы запрограммированы. Перед пуском необходимо убедиться в правильности направления движения исполнительного механизма. При ручном режиме это делается включением органов оперативного управления, а при автоматическом — изменением задания.
