Конструкции контактов

Автор
Оцените материал
(0 голосов)



Конструкции контактов





Конструкция контактов

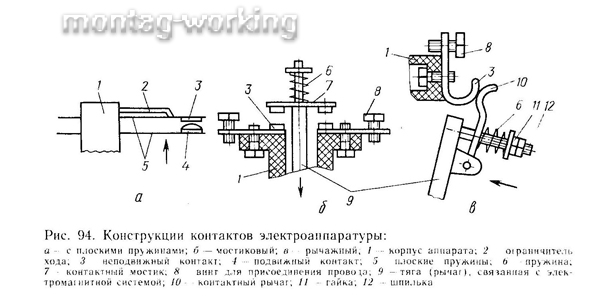

На рис. 94 приведены конструкции контактов. Усилие натяжения проверяют с помощью динамометра. Для этого между контактами прокладывают листок бумаги и включают реле.



20

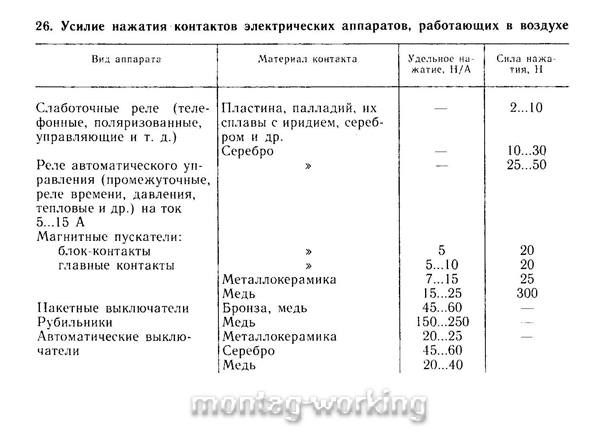

Затем к подвижному контакту прикладывают усилие и фиксируют значение, при котором бумажку можно свободно удалить. В табл. 26 приведены нормативные величины усилий нажатия контактов электрических аппаратов.


21


Если усилие нажатия меньше нормы, то следует отрегулировать или заменить контактные пружины. У контактов с плоскими пружинами с помощью специальных вилок подгибают упоры и контактные пружины (рис. 94,а).


Величину раствора контактов регулируют винтами, ограничивающими ход подвижной системы реле. Провал контактов (дополнительный ход траверсы после замыкания контакта) регулируют путем установок по высоте неподвижных контактов или подгибая подвижные контакты. Недостаточный провал вызывает обгорание контакта ввиду уменьшенного усилия нажатия и повышенного переходного сопротивления контакта. Чтобы этого не произошло, следует применять дугогасительные устройства и схемы, а также разрывать линии большим числом включаемых параллельно контактов.


Подвижная часть магнитной системы должна свободно перемещаться, без затираний в направляющих и подшипниках. Якорь должен плотно прилегать к магнитопроводу. При неплотном прилегании якоря к магнитопроводу возникает повышенная вибрация (гудение) аппарата, а также увеличивается воздушный зазор, что вызывает снижение индуктивного сопротивления обмотки. Сила тока, протекающего через обмотку, возрастает, в связи, с чем изоляция перегревается и разрушается. Неплотное прилегание якоря к ярму — одна из основных причин, вызывающих сгорание обмоток управления пускателей, реле и электромагнитов.


Плотность прилегания якоря проверяют щупом или по отпечатку. Толщина щупа, проходящего в зазор, не должна быть более 0,05 мм. Для снятия отпечатка прилегающие поверхности якоря и ярма смазывают тонким слоем масла, а затем прокладывают тонкую бумагу и включают аппарат. При протягивании ярма на бумаге остается отпечаток соприкасающихся поверхностей. Если площадь соприкосновения меньше 80% площади прилегающих поверхностей ярма и якоря, то последние должны быть отшлифованы. Причиной неудовлетворительного прилегания якоря к ярму может быть наличие пыли, грязи и консервирующей смазки на прилегающих поверхностях.


Электрошкафы, пульты, аппаратуру следует очищать от пыли и грязи с помощью щеток, а из труднодоступных мест удалять их деревянными лопаточками или выдувать с помощью спринцовки. Задание уставок и регулировка реле давления, времени, тепловых реле, реле тока и др. производят по отсчетным устройствам (шкалам). Бесшкальные реле регулируют с помощью рабочих или специально используемых для этих целей измерительных приборов.


Тепловые реле имеют регулировку тока уставки в пределах ±25%. Регулировку теплового реле производят:


Если нагреватель рассчитан на ток, не равный номинальному току нагрузки (двигателя);


Если температура окружающей среды отличается от нормальной на ±10 °С.


Регулировку производят с помощью механизма, изменяющего натяжение ветвей термоэлемента, или изменением зазоров в кинематической цепи.


Механизм изменения уставки имеет шкалу с делениями, нанесенными по обе стороны от нулевой отметки. Цена деления — 5% уставки.


Деление шкалы по току нагрузки (двигателя) и окружающей среды определяют по формуле:


A=+-Aт+-A0,


где Aт=(Iн-I0)/(c*I0) —деление шкалы по току двигателя;


Iн — номинальный ток двигателя;


I0 — ток нулевой уставки реле;


с — цена деления 0,05;


A0=(tок—30)/t0 — поправка на окружающую температуру, здесь tок — температура окружающей среды (tок<30 °С); t0=10 °С — изменение температуры окружающей среды, соответствующее одному делению шкалы.


Найденное значению А округляют до целого числа в большую или меньшую сторону.
