Манометры. Монтаж манометров





Манометр

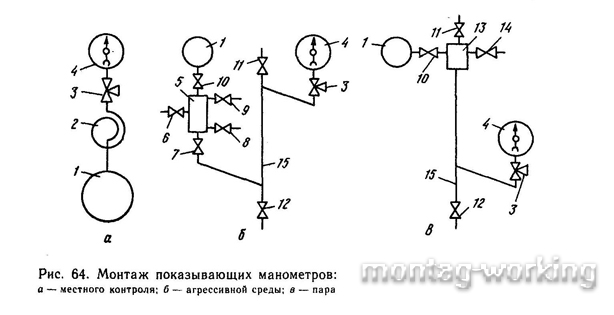

Манометры, используемые как приборы местного контроля, присоединяют непосредственно к отборному устройству. На паровых магистралях манометры 4 устанавливают на спиральных или У-образных патрубках 2, соединенных с трубопроводом или емкостью 1 (рис. 64,а). Манометры вворачивают в штуцер с помощью ключа. Вращать прибор за корпус запрещается. Для уплотнения соединения применяют шайбы из паронита, фторопласта, меди, стали и других прокладочных материалов.


При дистанционной установке манометр соединяют с отборным устройством импульсным трубопроводом. На рис. 64,6 монтаж манометров, показана схема трубопровода для измерения давления агрессивных жидкостей, а на рис. 64,в — пара.


21


К объекту (трубопроводу) 1 через кран 10 присоединен разделительный сосуд 5, к которому через кран 7 подключен импульсный трубопровод 15. Трубопровод имеет вертикальную трубу, к которой подходят ветви с уклоном 1:10. Верхняя часть вертикальной трубы служит для сбора газов (газосборник), которые выпускаются через кран 11. Нижняя часть трубы служит для сбора отстоя, который сливается через кран 12. На воздушных и газовых импульсных трубопроводах эта часть называется конденсатосборником. Прибор 4 присоединяется к трубопроводу через трехходовой кран 3. Краны 8 и 9 служат для слива и заполнения сосуда, а кран 6 — для контроля уровня разделительной жидкости.


Разделительный жидкостью импульсный трубопровод и разделительный сосуд 5 заполняют в описанной ниже последовательности. Трубопровод продувают сжатым воздухом. Жидкость закачивают через кран 12, находящийся в нижней точке импульсного трубопровода. Когда жидкость будет течь через кран 6, разделительный сосуд отключают (закрывают кран 7). Заполнение продолжают до тех пор, пока жидкость будет переливаться через кран 11, расположенный в верхней точке трубопровода.


После этого сосуд через кран 9 заливают измеряемой жидкостью. Подсоединяют сосуд к измеряемой среде и подключают прибор (открывают краны 10, 7, 3).


На паровых магистралях уравнительный сосуд 13 и импульсный трубопровод заполняются конденсатом за 30...40 мин при открытом кране 10. Кран 14 периодически открывают, и когда из него будет сливаться конденсат, краном 3 подключают прибор.


При значительной разнице ΔН уровней места отбора и места установки манометра в показания прибора необходимо вводить поправку Δp=c*ΔН (c—удельный вес жидкости, заполняющей импульсный трубопровод).


Поэтому, чтобы не вводить поправку, а также при большой дистанционности измерений, применяют комплект, состоящий из бесшкального манометра с электрическим или пневматическим выходным сигналом ГСП.

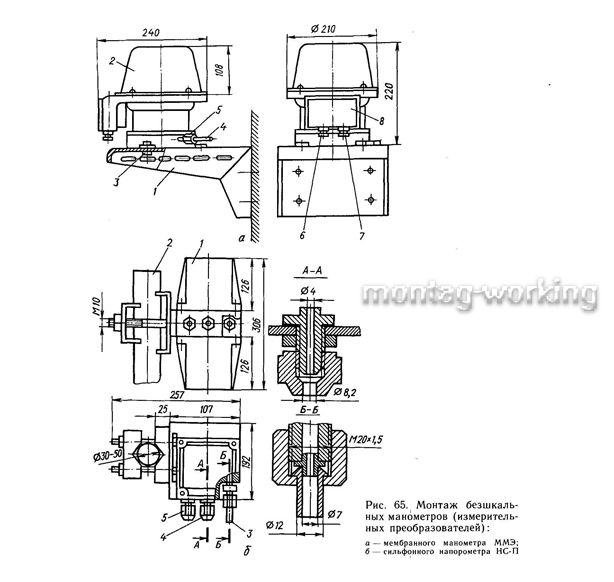

Бесшкальные манометры (напоромеры, тягомеры) устанавливают на стативах или специальных металлоконструкциях. На рис. 65,а показана установка мембранного электрического манометра ММЭ.


Манометры предназначены для преобразования давления жидкостей и газов в электрический токовый сигнал 0...5 мА. В комплекте с манометром может работать вторичный прибор КСУ, „Диск-250“ или другое, устройство контроля и управления с соответствующим выходным сигналом. Прибор монтируют на кронштейне 1 (или другой монтажной площадке). Корпус 2 прибора крепится болтами 3. Отклонение от вертикали не более1…2°. Измеряемое давление подводят к штуцеру 4. Для этого необходимо отвернуть накидную гайку 5, отсоединить штуцер. Приварить его к импульсной трубе и смонтировать узел на месте. Питание 220 В 50 Гц подводят к прибору кабелем через сальник 6, а кабель выходного сигнала через сальник 7. Присоединительные клеммы расположены внутри клеммной коробки 8.


На рис. 65,6 монтаж бесшкальных манометров, показана установка сильфонного напоромера 1 с пневматическим выходным сигналом 20...100 кПа (0,2...1 кгс/мм2) на трубе или на стойке из трубы 2. Измеряемое давление подводится к штуцеру 3, а к штуцерам 4 и 5 подводят трубопровод питания и трубопровод выходного сигнала.


22


Сигнализаторы давления могут быть бесшкальными (датчики и реле давления). Например, ДД, РД-1 и др., или встроенными в измерительные приборы – 717 Cr и др. с электрическим или пневматическим выходами.


Датчики давления устанавливают на штативах и металлоконструкциях, а измерительные приборы монтируют на щитах. Приборы имеют выступающий или утопленный монтаж, аналогичный показанному на рис. 58. Монтаж импульсных труб, труб питания и выходного сигнала, кабельных линий для цепей сигнализации и питания самописцев выполняют так же, как и в описанных выше случаях.
