Обработка труб. Трубогибы

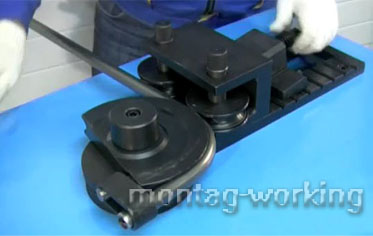

Трубогиб

Обработка защитных труб включает очистку, окраску, резку, обработку резьб и гнутье.


Очистка труб заключается в удалении грязи и снятии грата. Грат — острые кромки по шву трубы — удаляют благодаря протаскиванию через трубу специального круглого резца. Окрашивают трубы битумным лаком, окуная их в ванну.

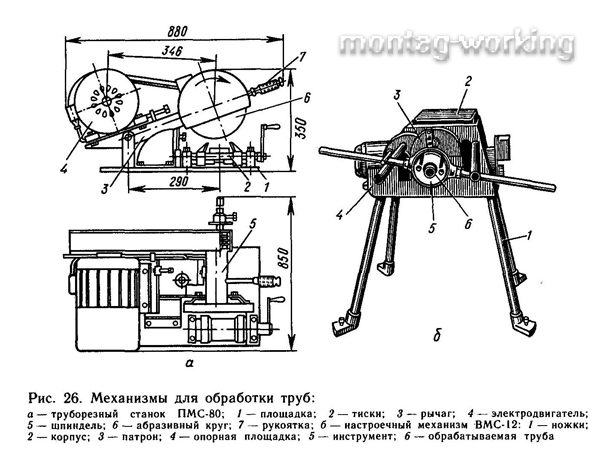

Разрезают трубы на маятниковых дисковых пилах. Общий вид труборезного станка ПМС-80 дан на рис. 26,а. На площадке 1 смонтированы тиски 2, в которые зажимается труба, и маятниковый рычаг 3 с электродвигателем 4 и шпинделем 5 с обрезным абразивным кругом 6. Для резки труб применяют обрезные абразивные армированные круги по ТУ 2-036-761—78. Рукояткой инструмент надвигают на трубу.


22


Для нарезания резьбы применяют токарные станки упрощенного типа, специально предназначенные только для обработки резьб. Для механизации этой операции в условиях строительной площадки используют построечные механизмы, общий вид которых дан на рис. 26,б. На ножках 1 установлен корпус 2 с редуктором и электроприводом. Выходной вал редуктора — шпиндель имеет сквозное отверстие для прохода трубы 6 или прутка. На выходе шпинделя крепится трехкулачковый патрон 3. Для крепления инструмента 5 имеется опорная площадка 4. Построечный механизм — многоцелевой. Он может быть использован в качестве лебедки, сверлилки, пилы и т. д.


Обработка труб может производиться и с помощью универсального металлообрабатывающего инструмента.


Для дополнительной обработки монтажных изделий (коробок, лотков, коробов и др.) применяют универсальное металлообрабатывающее оборудование и инструмент, а также специальные переносные приспособления для резки, обработки отверстий, зачистки и т. д.


23


Для гнутья труб вхолодную применяют механические или ручные приспособления — трубогибы (рис. 27). Профиль и диаметр кулачков и роликов выбирают в зависимости от диаметра трубы, клапан 15с65п.


Трубы и другие стальные изделия крепят и соединяют между собой с помощью резьбовых соединений или сваркой в соответствии с конструкцией проводки.
