Схемы импульсных трубопроводов

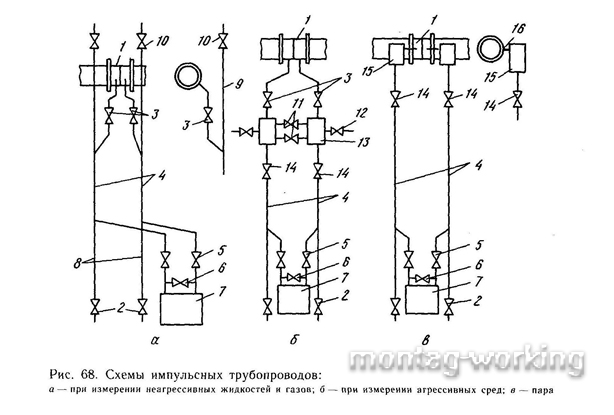

На рис. 68 показаны схемы импульсных трубопроводов. При измерении неагрессивной среды (рис. 68,а) импульсные трубопроводы 4 присоединяются к камерам отбора давления сужающего устройства 1 через запорные вентили 3. Нижняя часть 8 импульсного трубопровода используется для сбора конденсата (на газовых трубопроводах) или отстоя (жидкостных и паровых трубопроводах). Продувочные вентили 2 используют для спуска конденсата или отстоя. Верхняя часть 9 трубопровода служит для сбора газов, выделяющихся из измеряемой жидкости.



Продувочные вентили 10 предусмотрены для выпуска газов. От вертикального импульсного трубопровода отходят линии, подключаемые к запорным вентилям 5 дифманометра 7. Уравнительный вентиль 6 служит для контроля работы.


25


При измерении сред, оказывающих вредное воздействие на прибор (агрессивных, с повышенной вязкостью и др.; рис. 68,6), на трубопроводе вблизи места отбора устанавливают разделительные сосуды 13. Уравнительные вентили 11 используют для выравнивания уровня заполнения импульсных трубопроводов разделительной жидкостью. Вентили 12 контрольные. Вентили 14 предназначены для отключения импульсных трубопроводов от сосудов.


При измерении пара (рис. 68,в) на импульсных трубопроводах устанавливают конденсационные сосуды 15. Патрубок 16 должен иметь уклон не менее 1:100 в сторону отборного устройства.


Дифманометр, включают в работу следующим образом. При измерении расхода неагрессивных газов вначале открывают запорные вентили 3 на диафрагме (см. рис. 68,а). Затем открывают уравнительный вентиль 6 и одновременно вентили 5 дифманометра. После этого для исключения циркуляции газов закрывают уравнительный вентиль. После этих операций дифманометром можно измерять перепады давления.


Для измерения расхода неагрессивной жидкости устройство включают в работу в той же последовательности. Однако в первом случае его запорные вентили открывают через 15...20 мин после открытия вентилей диафрагмы и спуска воздуха из импульсных труб, а при измерении расхода пара вентили дифманометра открывают после заполнения импульсных трубок и конденсационных сосудов конденсатом. Заполнение конденсатом трубопровода продолжается около 2 ч после открытия вентилей диафрагмы.


После заполнения импульсных труб и дифманометра жидкостью или конденсатом проверяют установку прибора на нуль. С этой целью закрывают вентили дифманометра и открывают уравнительный вентиль, при этом указатель (стрелка) прибора должен быть установлен на нулевой отметке шкалы.


Пуск дифманометров для измерения расхода агрессивных жидкостей производят в такой последовательности: заполняют импульсные трубы, разделительные сосуды и дифманометр разделительной жидкостью; проверяют установку прибора на нуль (эту операцию выполняют при закрытых вентилях диафрагмы), затем закрывают уравнительный вентиль и только после этого открывают вентили диафрагмы.
