Схема установки буйкового сигнализатора уровня

Автор
Оцените материал
(0 голосов)



Схема установки буйкового сигнализатора уровня





Сигнализатор

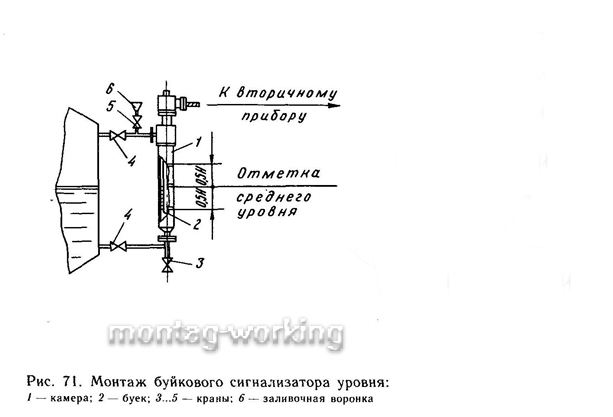

Поплавковые и буйковые уровнемеры имеют камеры, присоединенные к емкости с контролируемым уровнем. На рис. 71 приведена схема установки буйкового сигнализатора уровня.










39


Камеру 1 присоединяют к емкости. Внутри камеры расположен буек 2. В зависимости от уровня жидкости меняется затопленность буйка. При этом на буек будет действовать большая или меньшая выталкивающая сила. Буек подвешен на пружине, на которую действует вес буйка и выталкивающая сила. При затоплении буйка (подъеме уровня жидкости) выталкивающая сила будет больше силы, действующей на пружину. В этом случае пружина сжимается и приподнимает буек, который связан с сердечником дифференциально-трансформаторного датчика. Сигнал с датчика поступает на вторичный прибор КСДЗ или ДИСК-250.


На камере нанесены полосы, соответствующие среднему и предельному уровням жидкости. При установке прибора необходимо, чтобы отметка прибора совпадала со средним уровнем измеряемой жидкости.


Заводскую тарировку приборов производят для жидкостей с плотностью 0,75; 1 и 1,35 г/см3. Плотность рабочей жидкости может отличаться от тарировочного значения не более чем на ±20%.
