Принципиальная (элементная) схема

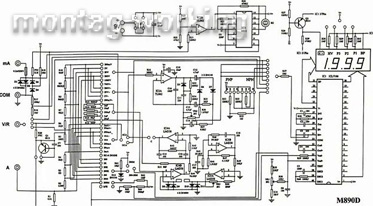

Принципиальная схема

Принципиальная (элементная) схема показывает связи между элементами аппаратов, приборов, устройств. Обычно схемы классифицируются на электрические, гидравлические, пневматические, и выполняются отдельными чертежами.


Так как в деревообработке наиболее распространены электрические системы автоматизации, то ограничимся рассмотрением только принципиальных электрических схем.


Схему (чертежи) выполняют на нескольких листах. Разбивка чертежа на листы производится от объема графического материала, технологии изготовления проектной документации, организации монтажа и наладки систем. Обычно выделяют следующие листы: питание систем автоматики; системы контроля; регуляторы; схемы управления исполнительными механизмами; схемы управления электроприводами (если управление ими осуществляется со щита или пульта); схемы сигнализации. Число листов зависит от объема схемы.
