Грузопоршневой манометр для поверки манометров





Манометр грузопоршневой

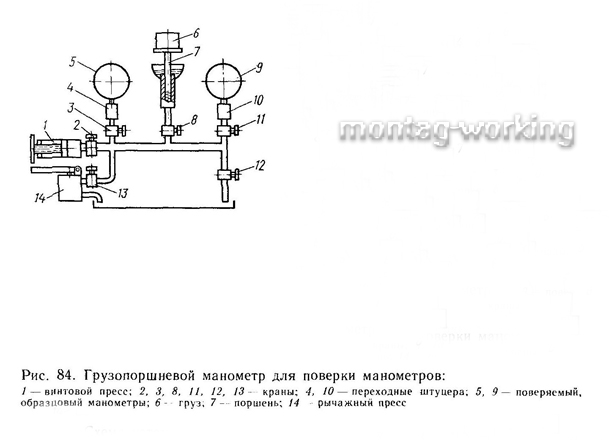

Поверка манометров производится с помощью образцового грузопоршневого манометра, схема которого приведена на рис. 84.









6


Через переходные штуцера 4 и 10 к грузопоршневому манометру присоединяют поверяемый манометр 5 и образцовый манометр 9. Поверку можно проводить двумя способами — с помощью грузов и путем сличения показателей поверяемого манометра с образцовым манометром.


При поверке по грузам краны 2, 13, 11 и 12 закрыты, краны 3 и 8 открыты. На поршень 7 укладывают груз 6 и по поверяемому прибору отсчитывают показания с точностью до 0,1 деления шкалы. В этом случае учитывают погрешность грузопоршневого манометра, которая указана в свидетельстве. Добавив груз, переходят к поверке следующей точки прибора. После поверки на максимальной отметке шкалы грузы постепенно снимают и проводят поверку в обратной последовательности.


При поверке по образцовому манометру кран 8 закрывают, а кран 11 открывают. Давление в системе создают ручным рычажным прессом 14, а более точную доводку производят винтовым прессом 1. В системе создают давление, необходимое для того, чтобы стрелка поверяемого прибора установилась на поверяемой отметке. Давление определяют по образцовому прибору на максимальной отметке.
