Ленточная диаграмма

Автор
Оцените материал
(0 голосов)



Ленточная диаграмма





Диаграмма

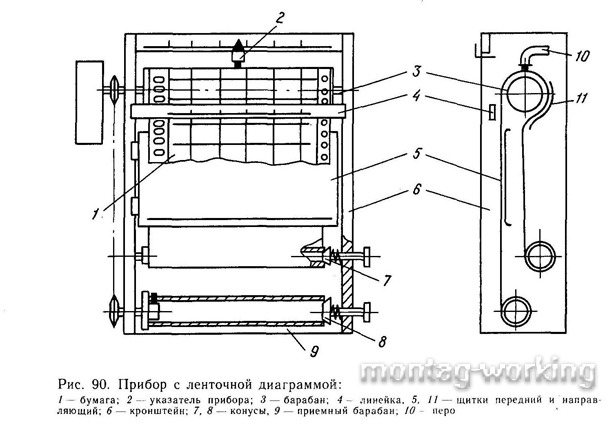

Ленточную диаграмму заправляют следующим образом. Открывают кронштейн 6 прибора или вытаскивают «шасси» и открывают передний щиток 5 (рис. 90). Отключают барабан 3 с пуклевками от ленточно-протяжного механизма, устанавливают рулон с бумагой, при этом конус 7 оттягивают вправо.







14


Проводят бумагу 1 через щель между барабаном 3, направляющим щитком 11 и линейкой 4. Закрывают щиток 5 и наматывают два-три витка бумаги па приемный барабан 9. Бумага должна быть слегка натянута. Пуклевки должны входить в перфорацию на бумаге. Барабан соединяют с приводом и фиксируют прижимным конусом 8. После заправки бумаги указатель 2 прибора устанавливают на нулевую отметку шкалы. При этом перо 10 следует устанавливать на начальную линию диаграммы. При смещении пера более чем на 0,5 мм от линии производят регулировку.

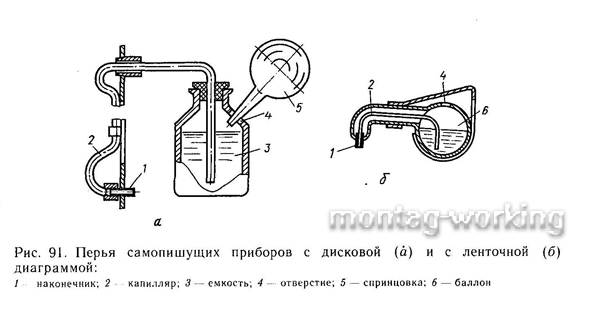

Для заправки перьев применяют специальные чернила, состоящие обычно из красителя, глицерина, сахара, триэтиленгликоля, фенола и дистиллированной воды. Рецептура чернил зависит от типа пера и указана в инструкции к прибору. На рис. 91,а показаны перья для приборов с дисковыми, а на рис. 91,б — с ленточными диаграммами. Заправляют чернила следующим образом. Тонкой проволокой прочищают наконечник 1 и затем заливают чернила в емкость 3, установленную на корпусе прибора. Затем в отверстие 4 вставляют наконечник спринцовки 5 и сдавливают ее. Чернила из емкости под давлением должны по капилляру 2 поступить к наконечнику 1.


15


Перья для ленточных диаграмм заправляют пипеткой, заливая 90% объема баллона 6 чернилами. Затем в отверстие 4 вставляют спринцовку и создают в баллоне 6 давление до появления на наконечнике 1 капли чернил. Перо устанавливают на кронштейн прибора. Регулируя высоту установки баллона, получают четкую линию, без подтекания чернил. Вместо перьев для записи в приборах могут быть использованы стержни от шариковых ручек. Подвижные части приборов периодически смазывают и очищают от грязи.

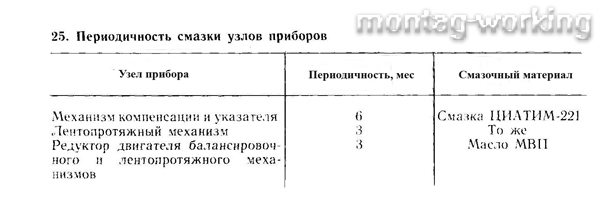

    В табл. 25 приведены данные по рекомендуемой периодичности смазки различных механизмов приборов и применяемые смазочные материалы. Смазке подлежат подшипники, оси, зубчатые зацепления и направляющие.
