Техническое обслуживание приборов и регуляторов





Техническое обслуживание

Техническое обслуживание состоит в наладке приборов и регуляторов на технологический процесс и проверке правильности их показаний. Кроме того, в процессе технического обслуживания заменяют диаграммную бумагу, заправляют приборы чернилами, смазывают их детали и устраняют мелкие неисправности.


Правильность показаний приборов проверяют следующим образом. При подключении вместо датчика калибровочного элемента, имеющегося в приборах, указатель должен остановиться против контрольной отметки на шкале прибора (красная черта и специальный индекс). Если прибор не имеет встроенного калибровочного элемента, то на вход подается сигнал, соответствующий контрольной точке по градуировочным таблицам. Датчик при этом отключают. Измерительные приборы и схемы для контроля показаний аналогичны применяемым при поверке.

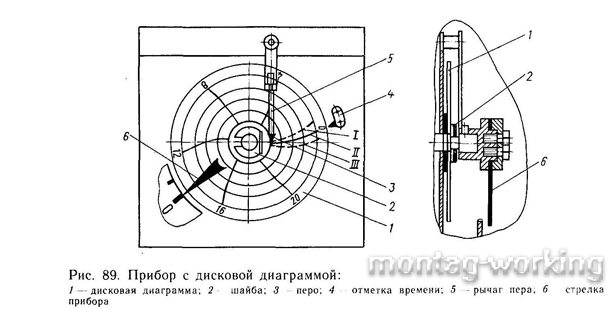

Диаграммная бумага бывает дисковая и ленточная. Дисковые диаграммы 1 обычно рассчитаны на 24 ч работы. Заменяют их ежесуточно, для чего необходимо отвести стрелку 6 прибора в крайнее левое положение. Затем снимают стрелку, пружинную шайбу 2 (рис. 89) и надевают диаграмму центральным отверстием на ось. Поворачивая диаграмму, совмещают отметку времени 4 (соответствующую времени начала записи) с индексом на шкале прибора.


16


Проверяют правильность записи следующим образом. Перо 3 устанавливают в нулевое положение на толстую линию отметки времени. Затем перемещают перо по всей шкале. Если линия записи I уйдет вверх от линии времени II, то необходима, укоротить рычаг 5 пера; если линия записи III будет ниже, то рычаг пера удлиняют. Регулируя длину рычага, добиваются такого положения, чтобы несовпадение линии времени и записи расходились в крайних точках диаграммы не более чем на 0,5 мм.
