Регулятор Р25





Регулятор Р25

Электрические (электронные) системы регулирования в сравнении с пневматическими обладают большими возможностями в части использования более сложных алгоритмов управления, управления по нескольким каналам.



Комплект системы регулирования состоит из датчиков, преобразователей сигналов, регулятора, исполнительного механизма и дополнительных устройств, обеспечивающих дистанционный контроль за работой исполнительного механизма и дистанционное управление им. Монтаж систем выполняется в соответствии с проектной документацией.


К особенностям монтажа термометров может быть отнесено отсутствие требования по подбору сопротивления линии для регуляторов, имеющих устройство для балансировки измерительной схемы.

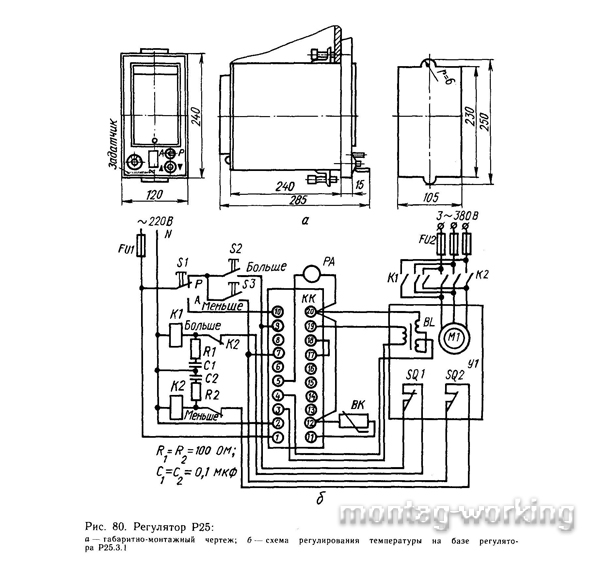

Регуляторы имеют большое число конструктивных разновидностей: одноканальные и многоканальные; с встроенными задатчиками, устройствами дистанционного управления и контроля исполнительного механизма или без них; щитового монтажа или шкафного исполнения. На рис. 80,а показан габаритномонтажный чертеж регулятора Р25, а на рис. 80,6 – принципиальная схема АСР температуры с Р25.3.1. Регулятор Р25 монтируется на щите. В торцевой части кожуха расположена клеммная колодка для подключения внешних цепей. Аппаратура управления исполнительным механизмом устанавливается внутри щита или рядом с механизмом в защитной оболочке. Внешний монтаж аппаратуры управления обычно используют для мощных исполнительных механизмов, имеющих автономное питание непосредственно от распределительного щита питания. Маломощные исполнительные механизмы обычно питаются от щита управления, внутри которого и устанавливают управляющую аппаратуру.


35


Многоканальные цифровые регуляторы шкафного исполнения монтируют на фундаменте. Аппаратура управления исполнительными механизмами, оперативного изменения уставки регулятора выносится на щит или на пульт. Последний может входить в комплект регулятора.


Электронные регуляторы обычно работают в комплекте с электрическими исполнительными механизмами, которые состоят из одно- или трехфазного электродвигателя, редуктора, ручного привода, блока управления и выходного звена, соединяемого с регулирующим органом. Блок управления имеет набор конечных выключателей, срабатывающих при крайних положениях регулирующего органа. В блок управления также могут входить датчик положения регулирующего органа и пускатели.


Выходное звено электродвигательных исполнительных механизмов может быть: однооборотным с углом поворота до 320° — в виде вала с укрепленным на нем рычагом (кривошипом); многооборотным — в виде гайки или шпинделя. Многооборотные исполнительные механизмы обычно устанавливают на трубной регулирующей или запорной арматуре и могут выпускаться в виде единого комплекта. Монтаж аналогичен монтажу пневматических исполнительных механизмов.


Однооборотные исполнительные механизмы применяют для управления заслонками, шиберами, направляющими аппаратами вентиляционных установок, дросселями, для перестановки рычагов управления технологических установок и других целей.
