Испытание повышенным напряжением





Испытание повышенным напряжением

Испытание повышенным напряжением, качества изоляции, и присоединяемых компонентов и арматур, осуществляется с использованием напряжения в 1000v промышленной частоты на протяжении одной минуты. Тестирование изоляции считается успешным в том случае, если по истечении минуты не было утечки или нарастания тока, толчков или скользящих разрядов.

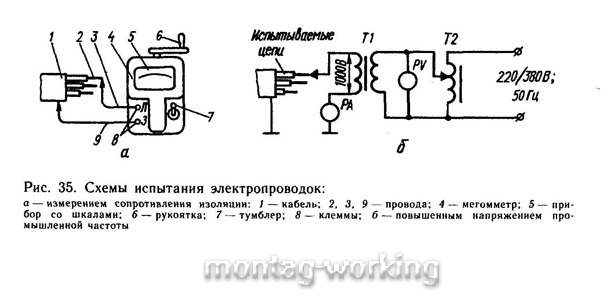

Тестирование качества изоляции напряжением в 1000v промышленной частоты может заменить замер сопротивления на протяжении 1 минуты при помощи мегомметра, при напряжении в 1000v. Если, за это время значение сопротивления изоляционного соединения достигнет значения менее 0,5 кОм, то, тестирование повышенным напряжением является необходимым.


31


Повышенное напряжение достигается с использованием трансформаторов напряжения типа КОМ-3 6000/100v (T1), который подключается к лабораторному автотрансформатору (T2), подключенному в сеть 220v. После построения этой цепочки, при помощи Т2 трансформатора, медленно повышается напряжение. При базисном напряжении показания вольтметра должны иметь значение в 16,8v. После установки базисного напряжения, при помощи секундомера, замеряют выдержку изоляционного соединения при воздействии напряжения.


В случае качественной изоляции показания миллиамперметра должны быть 0…50мА, и, его стрелка не должна совершать при этом скачкообразных движений, или отклонятся от того значения, которое было уже установлено.


После того, как изоляция прошла проверку, напряжение мягко снимают, производится ее отключение от сети и проводится ее восстановление (присоединение приборов, снимание шунтов и т.д.).


При тестировании проводки в зонах с высокой взрывоопасностью, которая находится, в защитных трубах из стали, помимо вышеперечисленных испытаний, проводятся еще и испытания на плотность всех уплотнений (разделительных, конечных). При помощи избыточного давления в 250 кПа проводка тестируется на прочность в течение 3-х минут. Допустимое падение давления не должно превышать 200 кПа. Подобным испытаниям подвержены и трубные проводки.
