Провода



Провода

Провода для электротехнических установок бывают одно-, двух-, трех- и многожильные. Жилы изготавливают из медной или алюминиевой проволоки. Для повышения гибкости жилы свивают из нескольких тонких проволок. У проводов, предназначенных для работы в условиях повышенных температур, медные проволоки лудят.


 Сечения медных жил, мм2: 0,50; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240, алюминиевые жилы имеют те же сечения начиная с 2,0 мм2.



Для изоляции применяют полихлорвиниловый пластикат (ПВХ), электротехническую резину, полиэтилен (ПЭ), политетрафторэтилен (ПТФЭ) или фторопласт, которые наносят экструзионным способом или применяют в виде ленты. Для изоляции применяют лавсановую или хлопчатобумажную пряжу, различные электроизоляционные лаки и составы.



Поверх изоляции провода оплетают синтетической или хлопчатобумажной пряжей или покрывают оболочкой из ПВХ или полиэтилена (ПЭ), чтобы предохранить изоляцию от воздействия солнечной радиации и высокой температуры, улучшить монтажные свойства провода.



Провода могут иметь оплетку из металлических проволок, которая защищает провода (экранирует) от воздействия электрических и магнитных полей. Специальные провода могут иметь жилы, изоляцию и наружный покров из других материалов, в зависимости от назначения и условий эксплуатации. Если у вас есть частный дом, то наверняка провод заземления в нем напрочь отсутствует. Хотя не обязательно, возможно, в доме был хороший хозяин и позаботился о безопасности, сделав контур заземления частного дома.



1

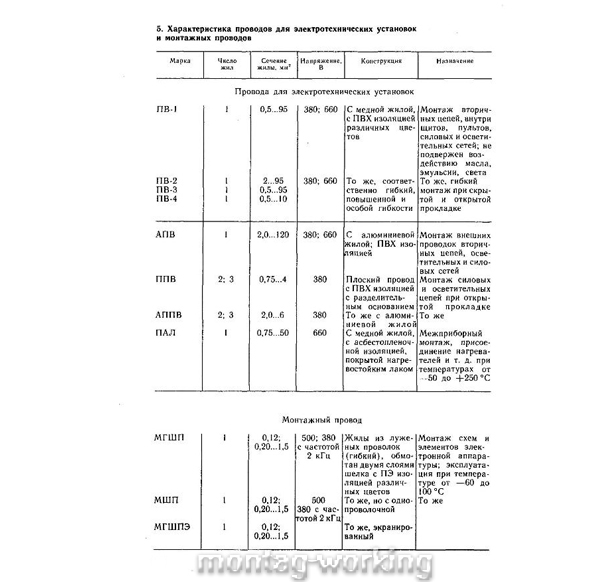

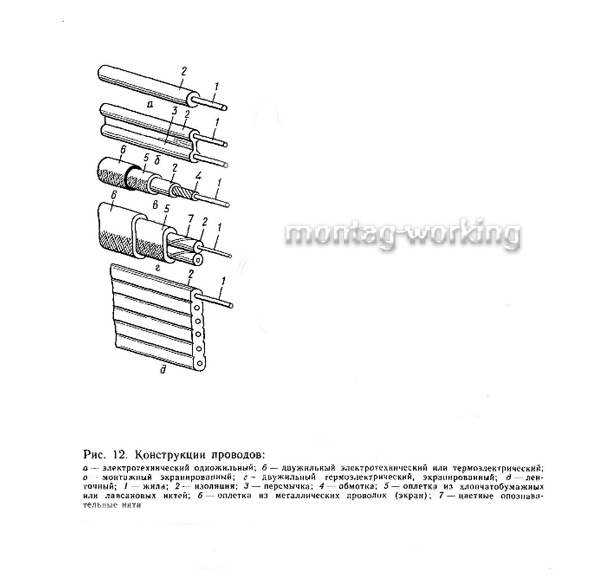

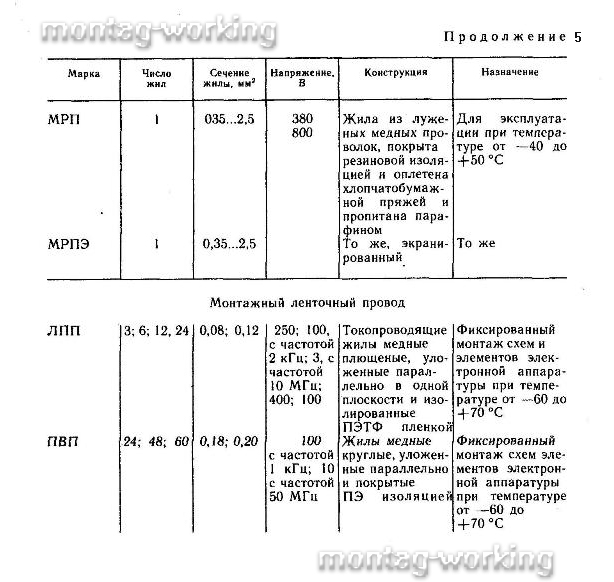

На рис. 12 представлены конструкции проводов различных марок. В табл. 5 приведены технические характеристики некоторых марок проводов, применяемых в электрических установках деревообрабатывающего оборудования и системах автоматики.



3

4



Для монтажа электронной аппаратуры и приборов применяют монтажные и ленточные провода.



Провода имеют сечения, мм2: 0,02; 0,03; 0,05; 0,08; 0,12; 0,14; 0,18; 0,20; 0,35; 0,50; 0,75; 1,0; 1,5; 2,5. Жилы медные однопроволочные или гибкие луженые. К проводам предъявляют повышенные требования по передаче высокочастотных сигналов и термостойкости.
