Кабели



Кабели

Кабели представляют собой сложную конструкцию, состоящую из жил, изоляции, оболочки, подушки между оболочкой и броней, брони и наружного покрова (рис. 13). В зависимости от назначения кабели подразделяются на силовые, контрольные, сигнализации и блокировки и специальные.


Существует множество кабелей, различающихся материалами жил, изоляции оболочки и видом наружного покрова. Это разнообразие отражается в буквенном обозначении кабеля. В порядке следования букв принята следующая маркировка кабеля.





 Материал жилы: А — алюминий; кабель с медной жилой специального обозначения не имеет.



Конструкция кабеля: К — контрольный; СБ — сигнализации и блокировки; силовой кабель специальной маркировки не имеет.



Материал оболочки: А — алюминий; С — свинец; В — поливинилхлорид; Н — негорючая резина (найрит).



Изоляция жил: Р — резина; В — поливинилхлорид; П — полиэтилен; Ц — кабель с бумажной изоляцией, пропитанной составом на основе цезерина (ставится впереди буквенного обозначения кабеля); НВ — кабель с бумажной изоляцией, с обеденной нестекающей пропиткой маслоканифолевым составом (ставится в конце обозначения через дефис); кабель с бумажной изоляцией, пропитанной маслоканифолевым составом, специального обозначения не имеет.



Защитный покров по ГОСТ 7006—72 (СТ СЭВ 3566—82), имеет следующие обозначения.


Подушка: б — без подушки, л — состоит из последовательно наложенных слоев битумного состава, ленты ПЭТФ, пропитанной кабельной бумаги; 2л — то же, но имеет два слоя ленты ПЭТФ; п — по битумному составу слой ленты ПЭТФ; ПЭ—шланг и слой битумного состава и кабельной бумаги; в — то же, но с шлангом ПХВ. Кабель с подушкой из слоев битумного состава, кабельной бумаги или пряжи специальных обозначений не имеет.


Броня: Б — из стальных лент; П — из стальных плоских проволок; К — из стальных круглых проволок; при отсутствии брони специальное обозначение не применяют.


Наружный покров: н — негорючий наружный покров, состоящий из негорючего подклеивающего состава на внутреннем и наружном слоях и стеклянной пряжи; Шп — битумный состав, лента ПВХ или из других материалов и шланг ПЭ; Шв — то же, но с шлангом ПВХ; Г — без наружного покрова; кабель с наружным покровом из слоев битумного состава и пропитанной кабельной или стеклянной пряжи специального обозначения не имеет.


После обозначения защитного покрова могут стоять буквы, обозначающие условия эксплуатации по ГОСТ 15150—69 (СТ СЭВ 458—77, СТ СЭВ 460—77), назначение кабеля или его конструктивные особенности. В обозначении кабеля после буквенного кода указывают число жил, сечение жил, напряжение. Например, КРСГ 27×2,5 — кабель контрольный с медными жилами, резиновой изоляцией, свинцовой оболочкой без наружного покрова, имеющий 27 жил сечением 2,5 мм2.



Силовые кабели имеют от одной до четырех жил и предназначены для передачи энергии от подстанций к щитам питания, от распределительных линий к технологическому оборудованию, электродвигателям. Кабели на напряжение 6 кВ и более имеют бумажную изоляцию, пропитанную маслоканифолевым или другим составом. Кабели на низкие напряжения (0,66; 1,0; 3,0 кВ) снабжены пластмассовой или резиновой изоляцией, причем в этом случае кабель может не иметь оболочки. Защитный покров, состоящий из подушки, брони и наружного покрова, придает кабелю определенные эксплуатационные качества. Подушка предохраняет металлическую оболочку от повреждения и придает кабелю большую гибкость. У кабеля с пластмассовой изоляцией подушка может отсутствовать.


Броня из стальных лент предохраняет кабель от повреждения при механических воздействиях. Броня из проволок обеспечивает более надежную защиту от механических воздействий и, что более важно, повышает прочность кабеля в продольном направлении. Кабель, бронированный проволоками, выдерживает большие растягивающие усилия, которые могут действовать на него при монтаже и эксплуатации.

В пожаро- и взрывоопасных зонах может применяться кабель только с наружным покровом из негорючих материалов. Для взрывоопасных зон рекомендуется кабель, у которого поверх брони надет пластмассовый шланг, например кабель марки ВБВ.


Контрольные кабели предназначены для каблирования линий управления, а также для питания маломощных исполнительных механизмов при переменном напряжении 127...1000 В частотой до 1000 Гц или при постоянном напряжении 200...1000 В. Число жил: 3; 4; 5; 7; 10; 14; 19; 24; 30; 37; 52; 61; сечение жил 0,5...2,5 мм2; материал — медь или алюминий. Характеристика наружного покрова такая же, как и для силовых кабелей.


Сигнальный кабель применяют для цепей сигнализации и управления при напряжении до 250 В. Кабель может иметь число медных жил от 2 до 61   сечением 0,75 мм2.


Шланговый кабель имеет большое число марок. Например, МРШП с 2...16 медными гибкими жилами сечением 1,0; 1,5 и 2,5 мм2 рассчитан на напряжение до 500 В. Четырехжильный кабель КРШС имеет сечение жил от 0,75 до 10 и 35 мм2.


Шланговые кабели имеют медные гибкие жилы с индивидуальной резиновой изоляцией, которые скручивают вокруг круглого сердечника из резины или из синтетических нитей. Жилы снабжены цветными опознавательными нитями или цветной изоляцией. Поверх жил накладывают обмотку из ткани или пленки и покрывают их резиновой оболочкой. Шланговые кабели применяют для подвижных проводок в помещениях и на открытом воздухе в условиях воздействия воды, масел, эмульсий.

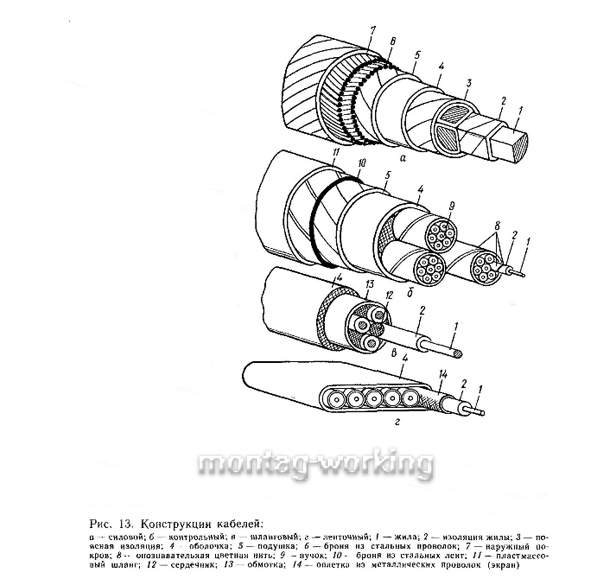

Для внутриприборного и внешнего монтажа могут использоваться плоские ленточные кабели, например КППР, КПВР, имеющие 4...22 медные жилы сечением 0,12...0,50 мм2. Кабель рассчитан на напряжение до 250 В частотой 2 кГц или на напряжение 500 В при постоянном токе. Кабель имеет жилы из медных луженых проволок соответственно с ПЭ или ПВХ изоляцией, уложенные параллельно в одной плоскости. Жилы покрыты соответственно ПЭ или ПВХ оболочкой. Экранированный кабель КППРЭ (КПВРЭ) кроме того, имеет жилы, каждая из которых поверх изоляции оплетена медной луженой проволокой. Существуют и другие конструкции кабелей. Ленточный кабель применяют в основном для монтажа подвижных проводок. На рис. 13 представлены различные конструкции кабелей.


2


Для монтажа измерительных проводок в системах контроля и регулирования применяют специальные провода и кабели, которые будут рассмотрены в разделе металлоконструкции.
