Как выбирается сечение жил, марки проводов и кабелей? Пример!



Сечение жил

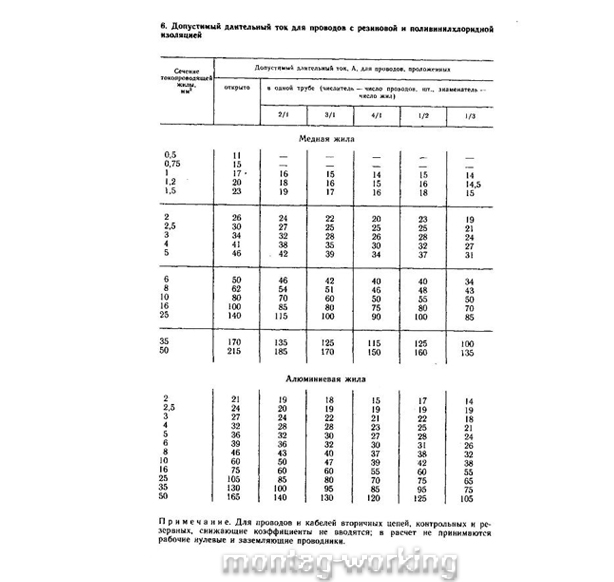

Выбор марки провода и кабеля зависит от напряжения и условий эксплуатации. Сечение жил выбирается по длительно допустимому току, по условиям нагрева, значение которого в зависимости от материала жилы и изоляции и условия прокладки приведены в табл. 6. Более подробные данные по длительно допустимым токам приведены в ПУЭ.





Должно быть выполнено условие IД<IP — длительно допустимый ток (табл. 6), IP — расчетный ток.


5



Для групповых цепей расчетный ток, А, определяют по формуле:



IP=Kв/Kт*KпΣi=1IHi*KCi, i=1,2, …, n;



для индивидуальных цепей


IP =Kв*Kр/Kт*Kп*IH,

где Kв — коэффициент, учитывающий взрывоопасность зоны;


Для взрывоопасных зон В-1, В-1а, В-1б Kв =1,25;


6

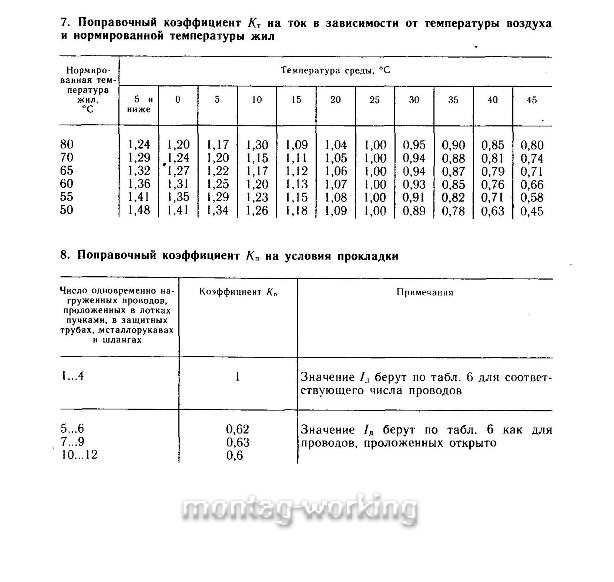

Для невзрывоопасных зон Kв=1; Kt — коэффициент, учитывающий температуру окружающей среды и нормированную температуру жил; определяется по табл. 7 (в табл. 7 значения длительного допустимого тока приведены для нормированной температуры жил 65, окружающего воздуха 25 °С);


Kn — коэффициент, учитывающий условия прокладки проводов; определяется по табл. 8; IH — номинальный ток нагрузки электродвигателя, Н;


KP=√Тц/0,875 — коэффициент, принимаемый при сечении медных жил более 6 мм2 при кратковременном и повторно-кратковременном режимах (ТЦ≤10 мин; ТР≤4 мин); здесь ТР — время работы электродвигателя; ТЦ — время цикла; Ксi — коэффициент спроса i-го токоприемника.


В зависимости от назначения и способа прокладки сечение жил должно быть не менее указанного ниже.


Сечение жил, мм2


Кабели шланговые для подвижных проводок (медные жилы)                            1,5

Кабели и изолированные провода для открытой прокладки (медные и алюминиевые жилы) вне защитных труб — по техническим данным присоединяемых приборов

Кабели и изолированные провода для прокладки в защитных трубах и скрытой прокладки в глухих каналах строительных конструкций:

С медными жилами                                                                                   1,0

С алюминиевыми жилами                                                                          2,5

Кабели и изолированные провода:

Для цепей автоматики во взрывоопасных зонах (с медными жилами)            1,5

Для силовых цепей во взрывоопасных зонах                                                 2,5


Для облегчения эксплуатации электрооборудования деревообрабатывающих станков и линий приняты в соответствии с п. 10.2.2 ГОСТ 27487—87 следующие цвета изоляции проводов в зависимости от назначения проводки;

Черный (белый) — силовые цепи переменного и постоянного напряжения;


Красный (оранжевый, розовый, коричневый) — цепи управления и сигнализации переменного тока;


Цепи постоянного тока, присоединяемые к положительному источнику питания;


Синий (фиолетовый, голубой) — искробезопасные цепи электроустановок для взрывоопасных зон;


Цепи постоянного тока, присоединяемые к отрицательному полюсу источника питания; желто-зеленый — заземляющие и нулевые провода.


При монтаже панелей допускается применять одноцветный провод, но в зависимости от назначения на него надевают покрытие — отрезки пластмассовой трубки соответствующей расцветки.


Пример. Определить сечение жил проводов, прокладываемых во взрывоопасной зоне В-16 помещения с температурой 30 оС к группе трехфазных асинхронных электродвигателей, работающих одновременно в длительном режиме, мощностью 10; 12 и 15 кВт, питающихся напряжением 380 В, 50 гц.


1. По каталогу определяем номинальный ток электродвигателей или рассчитываем его по формуле IH=P/√ 3Ucosφη . Имеем номинальные токи двигателей IH1=16,9 A; IH2=20,3 A; IH3=25,4 A.


2. Определяем расчетный ток:


IP=Kв/Kт*KпΣ3i=1, IHi=1,25/0,94*1*(16,9+20,3+25,4)=83,24 A,


Где Kв=1,25 — проводка во взрывоопасной зоне; Kt=0,94 — проводка в помещении с температурой 30 oC (по табл. 7); Kn=1 — в одной трубе проложены три провода (по табл. 8), линия групповая.


3. Определяем сечение проводников. По табл. 7 для трех совместно проложенных проводов в одной трубе длительно допустимый ток, больший 83,24 A имеет медная жила сечением 25 мм2 (IД=100 А). При определении числа нагруженных проводников не учитывают нулевые, заземляющие и провода цепей управления и сигнализации.
