Конструкция электропроводок





Электропроводка

Конструкция электропроводок зависит от вида проводки, способа прокладки, которые в свою очередь определяются требованиями, предъявляемыми к проводкам в зависимости от их назначения и места прокладки.


Различают проводки внутриприборные (между элементами комплектного устройства), внутрипанельные (между приборами и аппаратами, размещенными на одной панели), внутриузловые (между панелями, приборами и аппаратами внутри щитов, пульта или оболочки) и внешние (между щитами, пультами, отдельно устанавливаемыми приборами, электродвигателями и другими объектами). В настоящем разделе рассмотрены в основном конструкции внешних проводок. Внутрипанельные и внутриузловые проводки будут рассмотрены в соответствующих разделах.


Основными элементами проводки являются линейные участки, присоединение (ввод) к арматуре и приборам, разветвление.


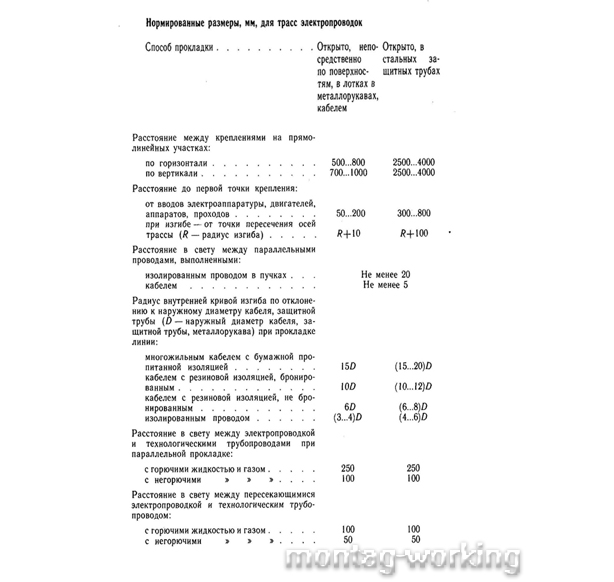

Открытые неподвижные проводки обычно прокладывают в стальных защитных трубах, в металлорукавах, в пластмассовых и резинотканевых шлангах, которые служат для защиты проводки от механических повреждений, солнечной радиации и других вредных воздействий. Стальные трубы и металлорукава исполняют роль экрана и предохраняют проводки от воздействия магнитных и электрических полей.


В одной трубе можно прокладывать проводки различного назначения: силовые, сигнализации и управления, осветительные на напряжение от 1000 до 24 В переменного и постоянного тока. В одной трубе запрещается прокладка взаиморезервирующих цепей. В отдельных трубах прокладывают цепи аварийного освещения, сигнализации, включения вентиляции и измерительные цепи систем автоматического контроля и регулирования, искробезопасные.


Внутренний диаметр труб выбирают в зависимости от длины и сложности участка, диаметра изолированного провода и числа совместно прокладываемых проводов.


Внутренний диаметр стальной защитной трубы (шланга) выбирают из данных, приведенных ниже. Выбирают диаметр, ближайший больший диаметра, найденного по формулам:


Для пакета изолированных проводов:


D=KTP*√Σmi=1ni*di2+np*dp2, i=1, 2, …, m;


Для кабеля:


D=1,5*dK,

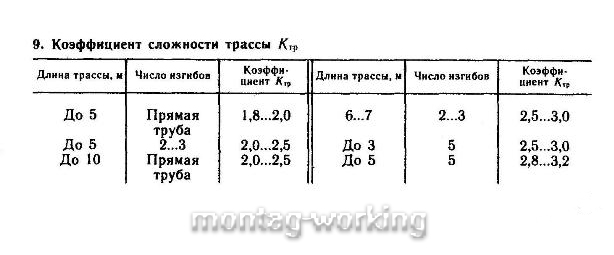

где KTP — коэффициент сложности трассы (см. табл. 9); ni — число рабочих проводов i-й марки и сечения; di — наружный диаметр i-гo провода; np — число резервных проводов; dp — диаметр резервных проводов; dK — наружный диаметр кабеля.


7

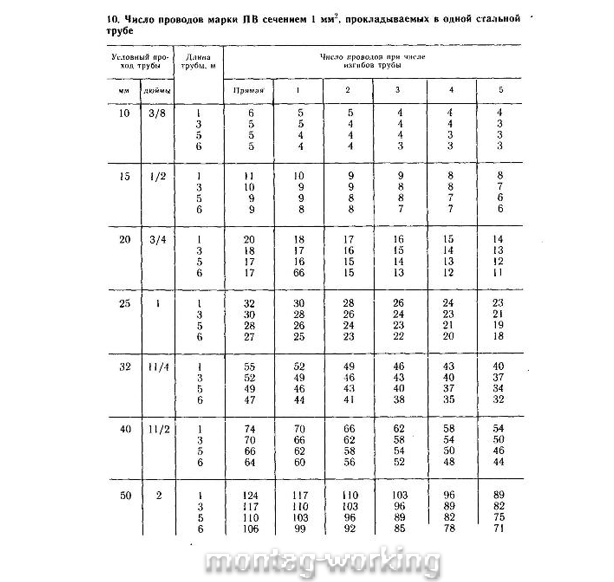

Участки проводки большей протяженности или с числом изгибов большим, чем приведены в табл. 10, делать не рекомендуется. Эти участки должны быть разделены протяжными коробками или прямыми трубными электротехническими соединениями. Размеры защитных стальных труб, рукавов даны ниже.


8


Размеры защитных стальных труб, рукавов


Водогазопроводные трубы по ГОСТ 3262—75:


условный проход, мм              12 15 20 25 32 40 50 70 80 100


то же в дюймах                     3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 4


наружный диаметр, мм        17 21 27 34 42 48 60 76 89 114


Электросварные трубы по ГОСТ 10704—76:


наружный диаметр, мм        12 16 20 25 30 40 50 60 70 80


толщина стенки, мм             1 1,2 1,4 1,6 2 1,4 1,6 2 2,5 3


Металлорукава негерметичные гибкие марки РЗ-ЦХ (РЗ-ЦА):


внутренний диаметр, мм        8 12 15 18 22 29 38 50 60 78


наружный диаметр, мм .     11 16 19 22 27 34 43 58 70 87

Металлорукава герметичные Р1-ЦА:


условный проход, мм          13 20 25 32 38 40 75


наружный диаметр, мм .      18 28 33 38 46 62 87


Рукава резиновые по ГОСТ 10362—76:


внутренний диаметр, мм     12 16 20 24 28 32 36 40


толщина стенки, мм             2;3 4;5 2;3 4;5 6,8 3;4 5;6 8


Резервные провода необходимы для того, чтобы компенсировать провода, вышедшие из строя при протяжке (из-за обрыва жил, разрушения изоляции), и для внесения изменений в схему; необходимость в которых может возникнуть в процессе наладки или модернизации системы автоматики. Число резервных проводов выбирают, руководствуясь следующими рекомендациями:


Число рабочих проводов


(жил)                                              До 7      8...11  12...15       Свыше 15


Число резервных проводов            1            2       3         2+N, где N — целая часть от np/10, np — число рабочих проводов


Сечение жил резервных проводов выбирают равным сечению жил проводов наиболее емкого пучка, но не более 2,5 мм2 для медных жил и не более 4 мм2 для алюминиевых.


Внутренний диаметр защитных труб, металлорукавов и шлангов может быть выбран по таблицам, составленным на основании расчета и практического опыта.

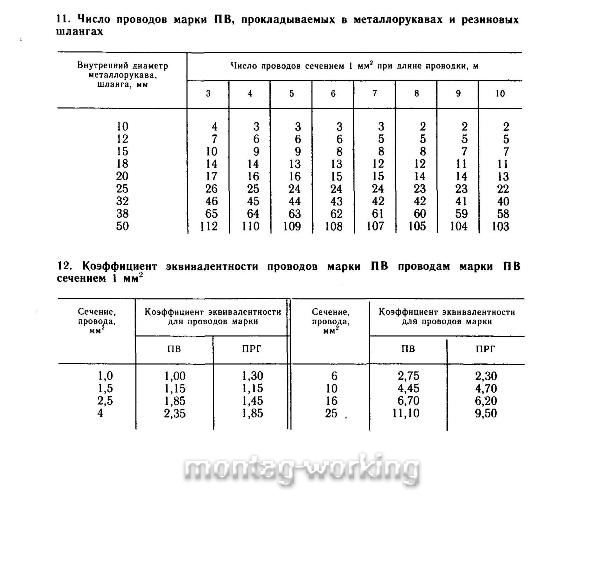

Число проводов марки ПВ сечением 1 мм2, прокладываемых в одной трубе, шланге или металлорукаве, в зависимости от внутреннего диаметра трубы (шланга), длины и числа изгибов трассы, приведено в табл. 10 и 11.


Если в трубе прокладывают провода марки ПВ другого сечения или провода других марок, определяют эквивалентное число проводов марки ПВ сечения 1 мм2 по формуле:


nэmi=1*Kэi, i=1, 2, …, m;


где ni — число проводов i-й марки и сечения; Kэi — коэффициент эквивалентности (по табл. 12).


При выборе защитных оболочек следует иметь в виду, что проводки в стальных водогазопроводных защитных трубах, выполненные изолированным проводом или кабелем без защитного покрова, допускаются во всех деревообрабатывающих производствах, в том числе во взрывоопасных зонах класса В-1, для открытой и скрытой прокладки.


Тонкостенные защитные трубы применяют только для открытой прокладки в невзрывоопасных зонах. Во взрывоопасных зонах, пыльных и сырых помещениях применяют герметические металлорукава с хлопчатобумажным уплотнением (Р1-ЦХ) или резиновые шланги. В местах с повышенной температурой применяют металлорукава с асбестовым уплотнением (Р1-ЦА или РЗ-ЦА).


В остальных случаях применяют негерметические металлорукава с хлопчатобумажным или асбестовым уплотнением (Р3-ЦХ, P3-ЦА).


Пример. Определить диаметр защитной трубы (металлорукава) для совместной прокладки пакета рабочих проводов: ПВ-З×1,5 — 14 шт.; ПВ-З×2.5— 5 шт.; ПВ-З×10 3 шт. Длина защитной трубы 5 м, число изгибов 3.


1. По табл. 12 определяем коэффициенты эквивалентности для проводов пакета Кэ1 = 1,15; Кэ2 = 1,85; Кэ3 = 4,70.


9


2. Выбираем резервные провода ПВ-З×1,5 числом 4.


3. Определяем эквивалентное число проводов ПВ-З×1:


nэ = (14+4)*1,15+5*1,85+3*4,70 = 43,05 шт.


4. По данным, приведенным выше (размеры защитных стальных труб и рукавов), для трубы длиной 5 м с тремя изгибами находим такой диаметр трубы, в который можно проложить больше 43 проводов. Выбираем трубу с внутренним диаметром не менее 40 мм, в которой можно проложить 56 проводов.


5. По табл. 11 для проводки длиной 5 м и прокладки более 43 проводов ПВ-3 выбираем металлорукав (шланг) с условным диаметром 32 мм. Несколько меньший диаметр металлорукава по сравнению с трубой объясняется тем, что прокладку проводов производят в прямом металлорукаве до крепления его на месте.


Решим тот же пример расчетным путем.


1. Наружный диаметр проводов d1 =3,6; d2=4,5; d3=8,0.


2. Рассчитаем диаметр защитной трубы с учетом числа резервных проводов ПВ-3 4×1,5; коэффициент сложности трассы Ктр = 2,0; при длине 5 м с тремя изгибами (табл. 9)


D=(2,0...2,5)*√(14+4)*3,62+5*4,52+3*0,82=46...57 мм.


3. Выбираем по табл. 10 трубы с условным проходом 50 мм, или 2".


Таким образом, результаты выбора калибра защитной трубы достаточно


близки.


Аналогично выбираются диаметры труб для скрытых проводок.
