Клеммная коробка. Как соединяют электропроводки?





Как соединяют электропроводки

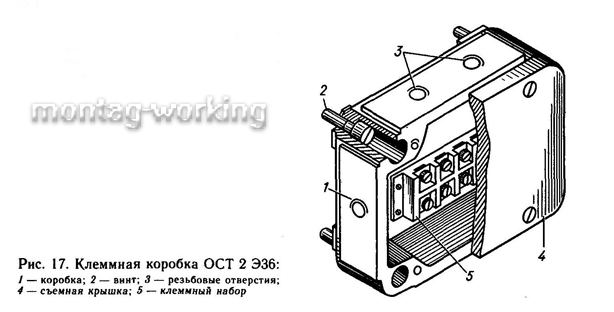

Для разветвления проводов и их сращивания применяют специальные коробки. Клеммная коробка (рис. 17). На деревообрабатывающих станках устанавливают коробки ОСТ 2 Э36.



13


Корпус коробки 1 делают литым, с утолщенными боковыми стенками. В зависимости от числа и диаметра труб, подходящих к коробке, в стенках обрабатывают резьбовые отверстия 3 соответствующих диаметров. Коробка имеет съемную крышку 4 с уплотнением по разъему. Внутри коробки устанавливают клеммные наборы 5, которые служат для соединения (разветвления) проводов. Крепится коробка винтами 2. Коробки могут иметь другие конструкции, выполненные из листовой стали штамповой или сварной, а также выполненные из пластмассы.


14

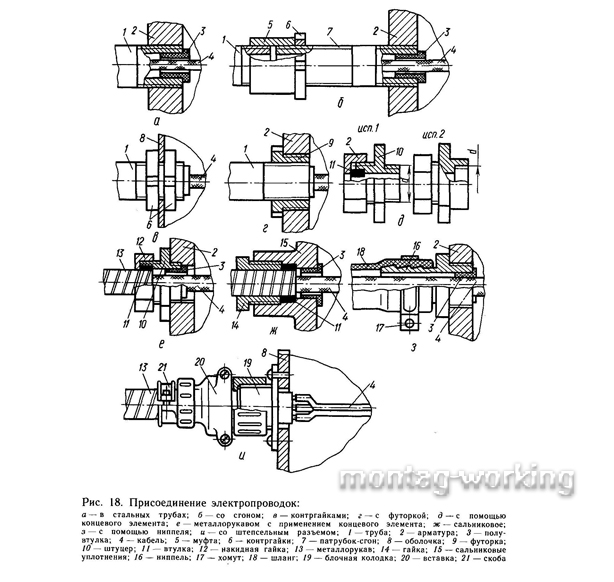

Присоединение стальных труб к арматуре, оболочкам, приборам производят обычно на резьбе. Трубы 1 вворачиваются в резьбовое отверстие арматуры 2 (рис. 18,а), если труба или арматура имеют достаточную подвижность. Чаще для присоединения защитных труб к стационарным объектам применяют патрубок-сгон 7 с длинным участком резьбы. Патрубок-сгон 7 вворачивают в корпус. На участок длинной резьбы наворачивают контргайку 6 и муфту 5. Затем трубу 1 устанавливают против патрубка, муфту сворачивают с патрубка и нагоняют на трубу. Контргайка служит для уплотнения соединения. К толстостенным коробкам и оболочкам 8 трубы крепятся с помощью контргаек 6 (рис. 18,в). При несовпадении наружного диаметра трубы и отверстия в корпусе применяют футорки 9, как показано на рис. 18,г. После протаскивания в трубы проводов на выходе трубы устанавливают полувтулки 3 или трубку из изоляционного материала. Все резьбовые соединения уплотняют льняной подмоткой на сурике.


Электропроводки в металлорукавах более экономичны и технологичны — условный проход металлорукава меньше, чем трубы. Провода прокладывают в металлорукавах до установки на место эксплуатации, проводки могут монтироваться в малом пространстве и иметь сложные трассы с большим числом изгибов.


Кроме того, участки проводки в металлорукавах или шлангах (мягкие участки) делают между участком в защитной трубе, проложенном в месте. Подверженном вибрациям, и прибором или другим устройством автоматики. Это необходимо для исключения передачи вибраций на прибор.


Металлорукава присоединяют к арматуре, трубам с помощью концевых элементов (рис. 18,з), а шланги — с помощью ниппелей 16 (рис. 18,з). Концевые элементы имеют штуцер 10 с наружной резьбой для вворачивания в отверстие арматуры или с наружной резьбой для соединения с трубой. Металлорукав 13 вставляется в пластмассовую втулку 11, которая сжимается накидной гайкой 12. Вводные отверстия присоединительных коробок электроприводов могут быть оборудованы сальниковыми уплотнениями 15 (рис. 18,ж). Втулка 11 при вворачивании гайки 14 в корпус обжимает металлорукав или кабель. Для изменения направления подвода электропроводки к оборудованию можно использовать фланцевые угольники.


Для соединения электропроводок к приборам и узлам систем автоматики применяют штепсельные разъемы. На корпусе устанавливается блочная колодка 19 (рис. 18,м), а подводка присоединяется к вставке 20. Металлорукав 13 удерживается скобой 21. При применении штепсельных разъемов следует иметь в виду, что розетка обязательно должна располагаться со стороны подвода питания, а штырь — со стороны тупикового (отсоединяемого) участка схемы. При невозможности выполнения этого требования необходимо вводить в схему блокировку, исключающую возможность включения схемы при рассоединенном разъеме.


Защитные шланги присоединяются к приборам или трубам с помощью ниппелей 16 (рис. 18,з). Ниппель в зависимости от исполнения навертывают на трубу или вворачивают в резьбовое отверстие корпуса арматуры (прибора). На ниппеле шланг закрепляют хомутом 17.


Скрытые проводки в защитных трубах имеют практически аналогичную конструкцию. Для соединения труб вместо резьбовых применяют прямые муфты (без резьбы), соединяемые сваркой, прерывистым швом. Как правило, скрытые проводки не разветвляют. Ввод проводок в щиты, пульты, как правило, осуществляется через открытые снизу оболочки. При подключении скрытой проводки к клеммным коробкам станков, электродвигателей и приборов делают гибкий переход в металлорукаве или шланге.
