Крепление проводов и кабелей





Крепление провода

Проводки изолированным проводом и кабелем прокладывают по несгораемым поверхностям (бетону, кирпичной кладке, штукатурке) на высоте не менее 2 м от пола или уровня площадок обслуживания.



15

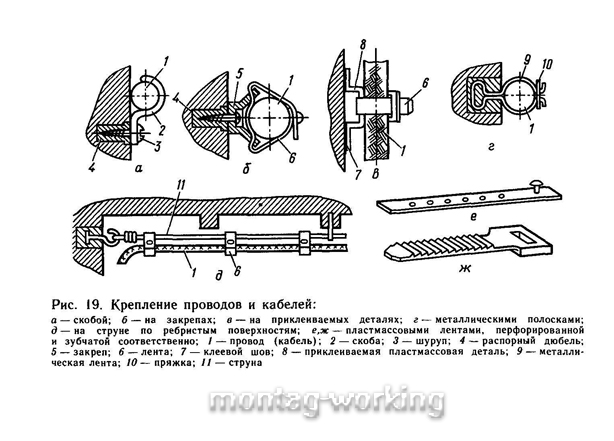

На высоте менее 2 м проводка должна быть защищена металлическими трубами или накладками. Одиночные провода и кабели крепят к поверхностям скобами, клицами или специальными закрепами (рис. 19). По ребристым поверхностям провода и кабель прокладывают по струне.


16

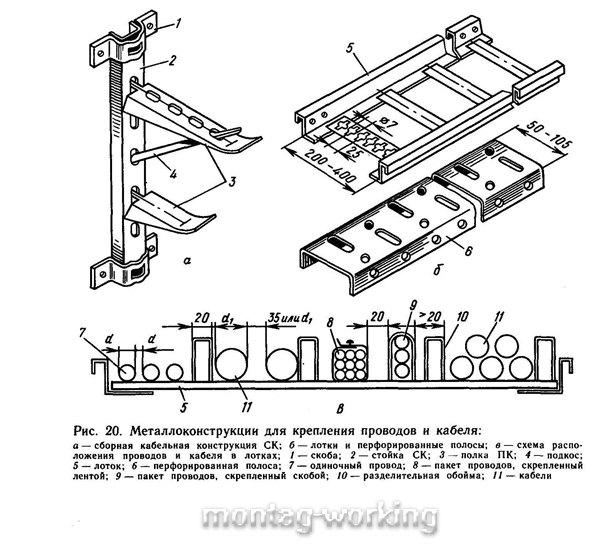

При параллельной прокладке нескольких кабелей применяют специальные сборные конструкции, в комплект которых входят стойки СК, полки ПК, подкосы и скобы (рис. 20,а). На горизонтальных участках кабель закрепляют только в местах поворота.


Для прокладки небронированных кабелей и проводов используют лотки или перфорированные пластины (рис. 20,6). Перфорированные пластины выпускаются различной ширины (50…105 мм) и длиной 2 м. Пластины могут устанавливаться в горизонтальном и вертикальном направлениях. Перпендикулярно (на кронштейнах) стенам или устанавливаться на ребре.


В лотках прокладку проводов и кабелей применяют: рядовую (одно- и многослойную) и пучками. На рис. 20,в показано расположение проводок в лотках и даны допустимые расстояния, мм, между проводками. Перфорация служит для крепления проводов и кабелей к конструкции.


Крепление проводов и кабелей к закрепам, струнам, монтажным полоскам, лоткам и т. д., работа в Сургуте, производится специальными пластмассовыми полосками с замками (зубчатыми, с кнопками и т. д.).
