Подвижные проводки. Концевая заделка кабеля





Заделка кабеля концевая

Подвижные проводки применяют в станках и подъемнотранспортном оборудовании (тельферах, кранах и т. д.). Подвижные проводки выполняются шланговым или ленточным кабелями, для защиты которых могут быть использованы металлорукава и шланги.


Подвижные проводки имеют следующие конструкции: свободной подвеской; на поддерживающих элементах; гусеничные; со скользящими контактами.

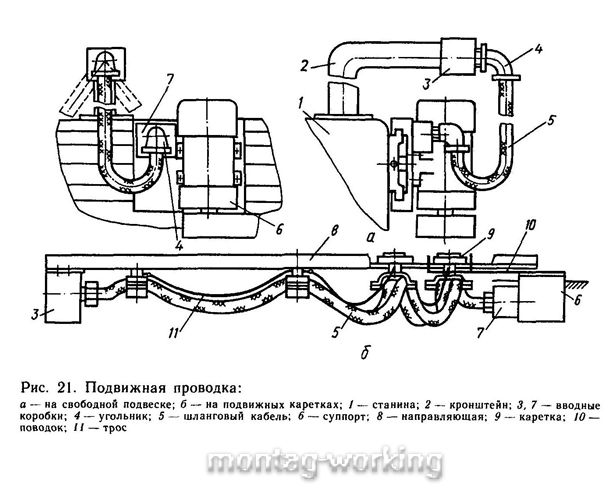

Подвижные проводки со свободной подвеской применяют при ходе рабочих органов станков с 0,2...3 м. На неподвижной части машины определяют точку подвески. Длину петли и места подвески выбирают таким образом, чтобы обеспечивался свободный подвод проводки в крайних положениях рабочего органа. При малом ходе рабочего органа места крепления неподвижного и подвижного концов проводки не играют существенной роли, их выбирают таким образом, чтобы проводка не зацеплялась за части машин и не касалась пола или фундамента. При увеличении хода рабочего органа точка подвески неподвижного конца находится на высоте 0,5...0,8 м от хода рабочего органа. Применение стоек улучшает условия работы проводки и уменьшает длину подвижной части (рис. 21,а).



17


При большом ходе рабочих органов (5...10 м и более) применяют подвижные поддерживающие элементы (рис. 21,6). По металлическим направляющим 8 перемещаются подвесы, которые представляют собой пластины из прессованной древесины или пластмассы. Подвесы при большой длине проводки могут выполняться в виде тележки на колесном ходу. К подвесам с помощью шарнирно закрепленного зажима крепится ленточный или шланговый кабель. Ширину подвесов выбирают такой, чтобы при наибольшем их сближении радиус изгиба кабеля не превышал установленных норм.


Для большей эластичности проводку разделяют на несколько шланговых кабелей с меньшим диаметром, сечением и числом жил. Ленточный кабель с расположением жил в один ряд имеет большую гибкость по сравнению со шланговым кабелем.


Чтобы разгрузить место крепления (заделку) кабеля от механических воздействий, крайняя подвеска перемещается поводком 10, соединенным с подвижным рабочим органом станка. Подвески соединяют между собой стальным тросом или цепью, чтобы также разгрузить кабель от механических нагрузок.


18

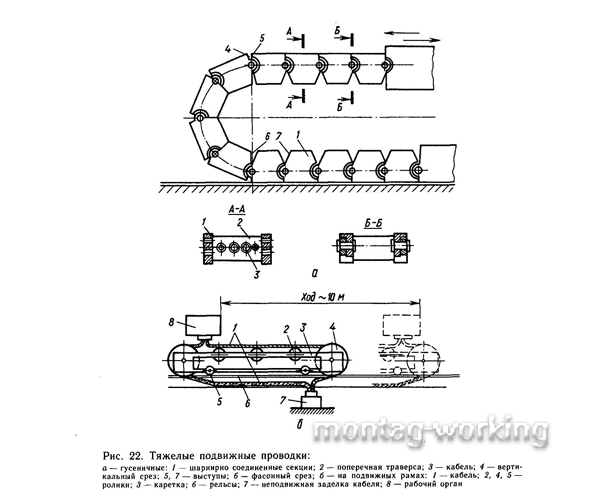

Гусеничные проводки применяют для большого числа кабелей (жил) и в тех случаях, если рабочий орган имеет высокую скорость движения и выполняет большое число циклов в единицу времени (рис. 22,а). Гусеница состоит из шарнирно соединенных секций 1, которые состоят из двух боковых стенок и поперечной траверсы 2. Траверса имеет отверстия, в которые продеты кабели 3. Число и диаметры кабелей определяют размеры секций. Для обеспечения заданного радиуса изгиба кабелей секции имеют ограниченный угол поворота относительно друг друга. Нижнюю ветвь гусеницы закрепляют к неподвижной части и укладывают на горизонтальную направляющую. Верхнюю ветвь прикрепляют к подвижному рабочему органу. Горизонтальность верхней ветви обеспечивается тем, что боковая стенка вертикальным срезом 4 одной секции упирается в выступ 5 другой. Заданный радиус изгиба гусеницы обеспечивается тем, что фасонный срез 6 секции при изгибе гусеницы упирается в выступ 7 другой секции. Секции выполняют из металла или пластмассы в зависимости от размеров и нагруженности гусеницы.


Для поддержки особо тяжелых проводок с ходом более 10 м применяют специальные каретки с поддерживающими роликами (рис. 22,6), работа на КМВ. Проводка выполняется двумя одинаковыми кабелями 1. Верхний кабель лежит на поддерживающих роликах 2, укрепленных на каретке 3. По концам каретки имеются ролики 4, которые огибаются кабелем. Диаметр роликов выбирается в зависимости от допустимого радиуса изгиба кабеля.


Каретка перемещается на роликах 5 по рельсам 6. Длина каретки несколько больше половины хода рабочего органа 8. Неподвижная заделка 7 кабеля располагается на половине хода.


19

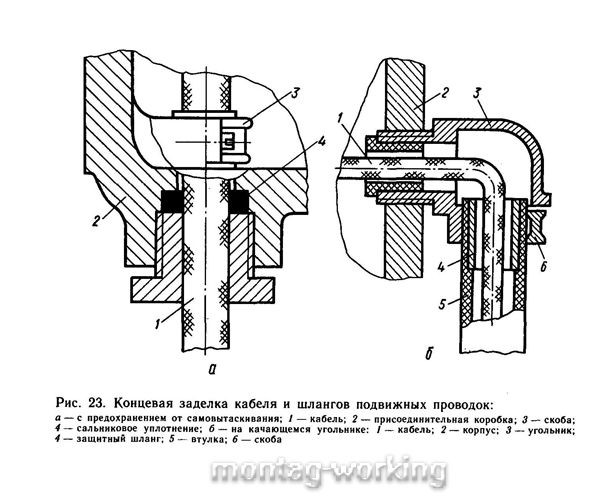

Заделка кабеля должна исключать самовытаскивание (рис. 23,а), для чего кабель 1 внутри присоединительной коробки 2 крепится скобой 3. Ввод должен иметь сальниковое уплотнение 4. Для обеспечения более благоприятных условий работы кабеля в месте заделки применяют качающиеся угольники (рис. 23,6). Угольник 3 на резьбе установлен в корпусе 2. Защитный шланг 4 надевается на втулку 5 и прижимается скобой 6.
