Оконцевание проводов





Оконцевание провода

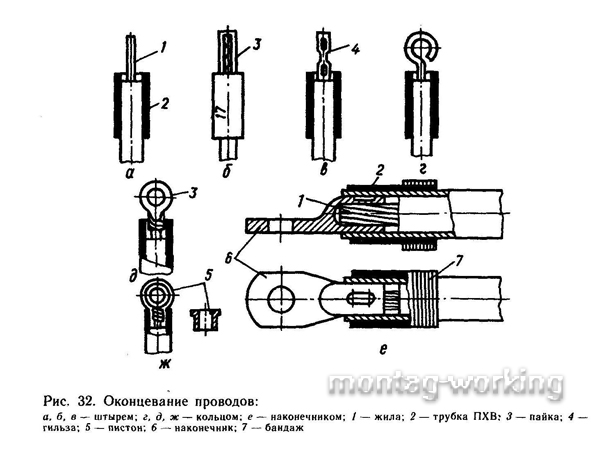

Присоединяемые рабочие провода оконцовываются под упорный винт — штырем, а под зажимной — кольцом (рис. 32). Резервные провода сворачивают в кольцо, не укорачивая. Для этого сначала снимают изоляцию. Ножом делают продольный срез, оголяя жилу, и отрезают изоляцию. Поперечные надрезы изоляции не рекомендуются во избежание порчи жилы.



28

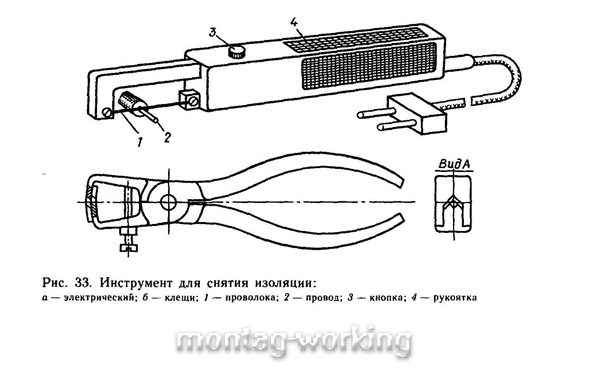

Пластикатовую изоляцию снимают с помощью приспособления, показанного на рис. 33,а. Нажимают кнопку. Ток, проходя через нихромовую проволоку 1, разогревает ее. Проволокой проводят по изоляции и расплавляют ее. Приспособление питается током напряжением 12 В от понижающего трансформатора. Для снятия изоляции с жил сечением до 2,5 мм2 применяют специальные клещи (рис. 33,б).


29


При оконцевании однопроволочной жилы штырем требуется снимать изоляцию на требуемую длину. Многопроволочные жилы сечением до 2,5 мм2 обслуживают припоем ПОС-30 с канифольным флюсом, а жилы большего сечения оконцовывают гильзой 4 с опрессовкой (см. рис. 32, в).


Однопроволочные жилы сечением до 10 мм2 для оконцевания сгибают в кольцо круглозубцами. Многопроволочные жилы сечением до 2,5 мм2 сворачивают в кольцо и обслуживают или в кольцо вставляют пистон (см. рис. 32, ж) и опрессовывают специальными клещами (см. рис. 34,6).


Присоединение алюминиевых жил без специальных оконцевателей может осуществляться только с помощью зажимов, которые имеют специальные П-образные ограничивающие шайбы.


Провода большого сечения оконцовывают с помощью специальных наконечников (см. рис. 32,е). Медные жилы промывают бензином и облуживают, а затем припаивают наконечники.
