Отборные устройства





 Давление

Системы контроля давления состоят из показывающих, самопишущих и сигнализирующих шкальных и бесшкальных приборов, соединенных импульсными трубопроводами с точками измерения давления среды.


Места присоединения трубопроводов, оборудованные запорной арматурой, разделительными, очистительными и другими устройствами, предохраняющими приборы для вредного воздействия среды, называют отборными устройствами.



Отборные устройства для измерения давления газов располагают вверху, а для жидкости — в нижней части объекта или сечения трубопровода.

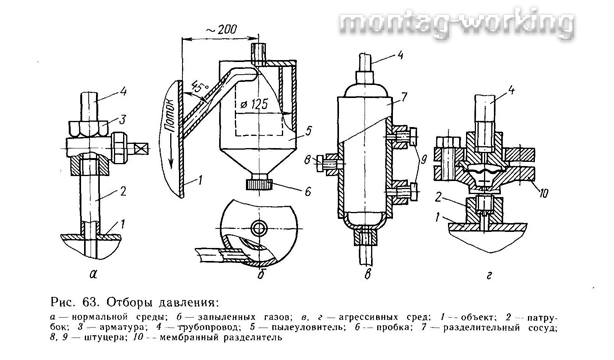

Для отбора давления очищенных и неагрессивных жидкостей и газов служит патрубок 2 длиной 150...200 мм, приваренный к трубе или стенке объекта 1 или ввернутый в бобышку (рис. 63,а). На патрубке устанавливают запорную арматуру 3, к которой подключается импульсный трубопровод 4. Арматура по конструкции должна соответствовать параметрам среды (давлению, температуре и т. д.).


На рис. 63,6 приведено устройство отбора давления загрязненных газов. Твердые частицы осаждаются в расширяющейся части пылеуловителя 5 и по наклонным стенкам попадают в трубопровод. Для очистки пылеуловителя служит отверстие (в нижней части расширителя), закрытое пробкой 6.


Когда измеряемая среда действует разрушающе на детали прибора, как например, кислоты и щелочи, или имеет повышенную вязкость (смолы, лакокрасочные материалы, мазут), загрязнена или выделяет твердый осадок, то на импульсной линии устанавливают разделительный сосуд 7 (рис. 63,в). От места отбора до сосуда линия заполняется измеряемой средой, а после сосуда разделительной жидкостью. Штуцер 8 служит для контроля уровня, а штуцера 9 — для заполнения сосуда или слива жидкости.


20


Разделительная жидкость не должна реагировать и смешиваться с измеряемой средой, должна быть невзрывоопасной и неагрессивной по отношению к материалу, из которого сделан прибор, а также иметь малую вязкость. В качестве разделительной жидкости используют специальную кремнеорганическую жидкость № 2 (ТУ 2146—54), трансформаторное и индустриальное масло, воду, керосин, этиленгликоль и другие.


Для разделения агрессивных газов и агрессивных жидкостей с высокой вязкостью применяют мембранные разделители 10 (рис. 63,г).


Преимуществом мембранных устройств является то, что разделительная жидкость и измеряемая среда непосредственно не соприкасаются. Мембранные устройства облегчают подбор разделительной жидкости как по взаимодействию с измеряемой средой, так и по соотношению удельных весов.
