Монтаж камерной диафрагмы





Камерная диафрагма

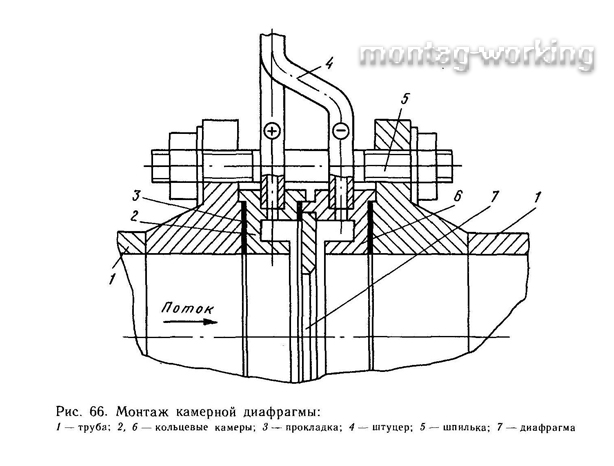

Для трубопроводов диаметром 50...400 мм при давлении до 6,4 МПа применяют камерные диафрагмы (рис. 66). В комплект камерной диафрагмы входят плоская диафрагма 7 и две кольцевые камеры 2, 6.



23


Диафрагму и камеры устанавливают между фланцами, приваренными к трубе 1, фланцы стягивают шпилькой 5. Фланцы и камеры имеют центрирующие расточки для центрирования отверстий диафрагмы и трубопровода.


Штуцера 4 для отбора давления при измерении расхода жидкости устанавливают в нижней части камеры под углом 45° к горизонтали. При измерении расхода газов отборы устанавливают в верхней части диафрагмы, а на паропроводах — на горизонтальной оси. От каждой диафрагмы можно отбирать не более четырех проб давления.


Если вам понадобится такой элемент крепежа, как шпилька резьбовая, тогда на сайте http://gostkrepej.ru вы можете воспользоваться формой заказа и купить все, что вам необходимо. Цены вполне приемлемые и доступные, поэтому заходите.
