Крепление труб





Крепление труб

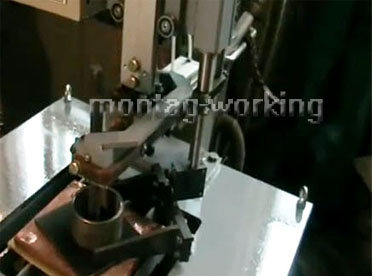

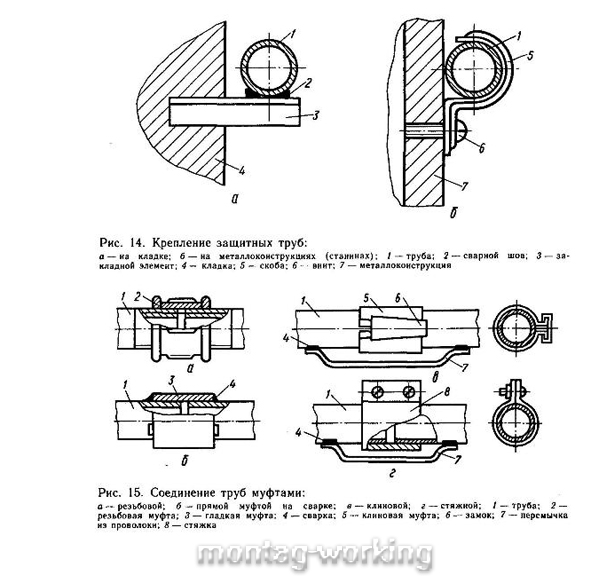

Крепление труб открытых проводок к строительным конструкциям производится с помощью закладных элементов сваркой или скобами. К металлоконструкциям трубы крепят сваркой, а к стенкам станков — скобами. Скобы применяют и для крепления металлорукавов к различным поверхностям (рис. 14).











10


Проводки в трубах и металлорукавах могут прокладываться по специальным кабельным конструкциям и лоткам.


Шланги применяют для защиты подвижных проводок, участков проводок в местах присоединения к приборам, смещаемым в процессе эксплуатации оборудования. Места крепления, радиусы закругления, взаимное расположение технологических трубопроводов и электропроводок и другие элементы проводок даны ниже.


Если строительная длина водогазопроводных труб меньше длины участка проводки, то трубы соединяют с помощью резьбовых муфт или с применением специальных прямых соединений (рис. 15). Они же или протяжные коробки применяются для разделения трубы на более короткие участки для обеспечения нормальных условий для протаскивания проводов.


11

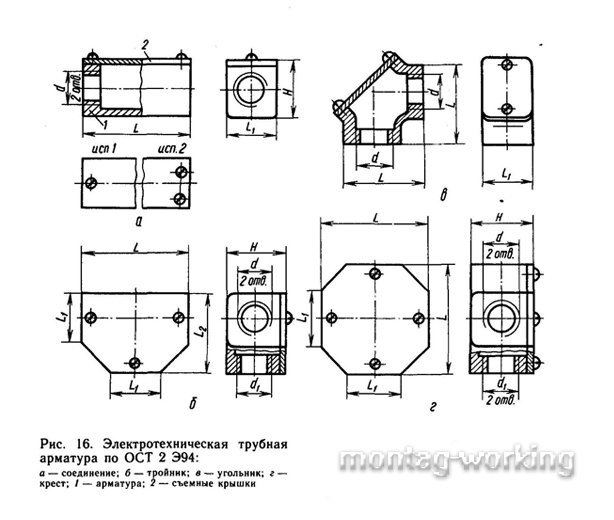

Для изменения направления и разветвления проводки применяют специальную трубную электротехническую арматуру. На рис. 16 показана арматура по ОСТ 2 Э94, которую используют для проводок на деревообрабатывающем оборудовании. Корпус арматуры 1 выполнен из алюминиевого сплава или пластмассы. Арматура снабжена съемными крышками 2, что обеспечивает разветвление линии и облегчает условия протяжки проводов. Угольники и кресты могут иметь на перпендикулярных осях резьбовые отверстия или разных или одинаковых диаметров. Это позволяет делать ответвления проводки в трубах меньшего диаметра, что дает экономию металла.


Прочитано 1952 раз Последнее изменение Суббота, 04 Август 2012 11:09
