Монтаж дифманометров

Автор
Оцените материал
(0 голосов)



Монтаж дифманометров





Дифманометр

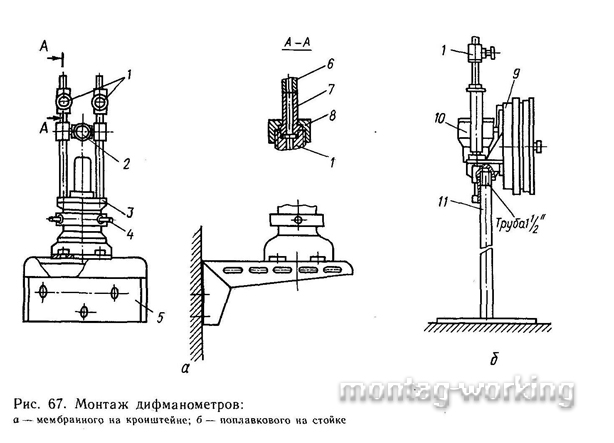

Дифманометры бесшкальные и приборные устанавливают вне щитов на уровне 0,8...1,2 м от пола. Дифманометры 3 ДМ устанавливают на кронштейнах 5 (рис. 67,а). В комплект устройства входят входные вентили 1 и уравнительный — 2. Штуцера 4 служат для заполнения трубопроводов разделительной жидкостью.



24


Приборный поплавковый дифманометр имеет поплавковую камеру 10 и показывающее устройство 9 (рис. 67,6). Прибор устанавливается на стойке 11. Для присоединения к стойке корпуса дифманометра имеется резьбовое отверстие. Для проверки вертикальности монтажа на корпусе прибора установлен кольцевой уровень. Пузырек воздуха должен находиться в центре уровня.


К входным вентилям 1 подключают импульсные трубопроводы. На маховиках вентилей стоят значки (+) и (-) означающие, что через вентиль подается давление на полость соответственно большего и меньшего давления.


К трубе 6 приваривают ниппель 7 (рис. 67,а) и присоединяют его к вентилю накидной гайкой 8. Между ниппелем и корпусом вентиля устанавливают прокладку для герметизации соединения. Ниппель изготавливается из того же материала (марки стали), что и материал труб.
