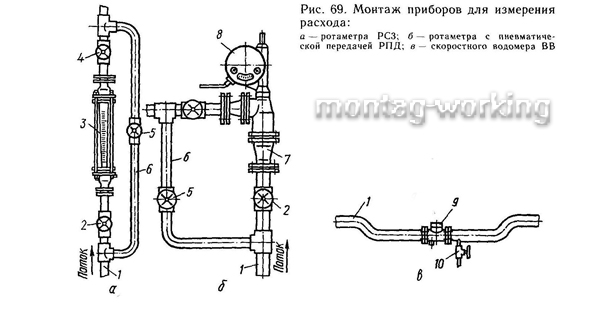

В зависимости от типоразмера ротаметр имеет фланцевое или ниппельное присоединение к трубопроводу. Если диаметр трубопровода не совпадает с диаметром присоединительного патрубка прибора 8, применяют переходной патрубок 7. Измеряемая среда подается по трубе 1. До и после ротаметра 3 устанавливают вентили 2 и 4.
Параллельно с ротаметром устанавливают обводной трубопровод с запорной арматурой для переключения потока в случае поломки или замены прибора. Во время нормальной работы вентиль 5 на обводном трубопроводе 6 закрыт, а вентили 2 и 4 открыты. Жидкость или газ проходят через прибор. При ремонте прибора перекрывают вентили 2 и 4, а вентиль 5 открывают и жидкость проходит по обводному трубопроводу. Наличие обводного трубопровода позволяет выполнять замену и ремонт прибора без нарушения хода технологического процесса.
Бесшкальные ротаметры РПД и РЭД работают в комплекте соответственно с пневматическими и дифференциально — трансформаторными вторичными приборами. Вторичные приборы устанавливают на щитах. Дифманометры и ротаметры могут устанавливаться в ящиках или стативах.
Объемные и скоростные счетчики для правильной работы следует устанавливать на трубопроводе, полностью заполненном жидкостью. Поэтому счетчики устанавливают на нижней части магистрали или специально выделяют участок, который опускают ниже уровня магистрали. Перед счетчиком должен быть прямолинейный участок трубы, длина которого равна 8...10 диаметрам трубы, а за счетчиком — прямой участок длиной, равной
3...5 диаметрам трубы. На рис. 69,в приведена схема установки скоростного водомера 9 ВВ на трубопроводе 1.
Если диаметр трубы не равен калибру (диаметру условного прохода) прибора, то применяют переходные конические патрубки.
За счетчиком устанавливают кран 10 для спуска воды.
Параллельно прибору прокладывают обводной трубопровод. Запорную арматуру на магистральном трубопроводе до и после прибора следует устанавливать за пределами прямолинейного участка.
