Монтаж рН-метров

Автор
Оцените материал
(1 Голосовать)



Монтаж рН-метров





pH-метр

На предприятиях деревообрабатывающей промышленности необходимо периодически измерять концентрацию водородных ионов, возникающих при производстве смол, используемых для приготовления клея. Для этого применяют рН-метры, в комплект которых входит датчик (погружной, ДПг или проточный ДПр), высокоомный преобразователь ПВ4-5256 и дублирующие автоматические потенциометры с пределами измерения 0...50 мВ или миллиамперметр с пределами измерения 0...5 мА.

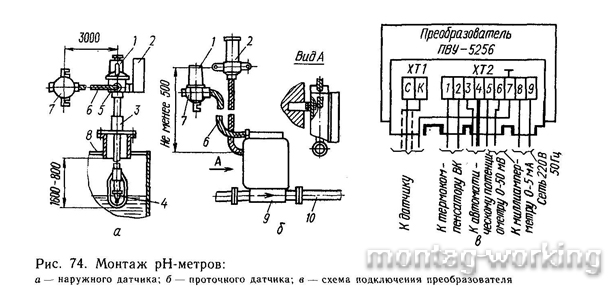

Погружные датчики 4 (рис. 74,а) устанавливают на закрытых или открытых емкостях 8. Давление в закрытых емкостях должно быть не более 0,6 МПа. Датчик устанавливают на стержне, который перемещается в направляющей 3 (при эксплуатации датчик периодически извлекают из среды). В верхней части стержня установлены компенсатор 1 и дополнительный датчик 2, которые с головкой датчика 5 образуют единый узел. Между головкой датчика и соединительной коробкой 7 проложен кабель 6 длиной 3 м.


31


Проточный датчик 9 (рис. 74,6) монтируется на технологическом трубопроводе 10. Проточная камера соединяется с трубопроводом фланцевым или ниппельным соединением. Дополнительный электрод 1 соединен в одном блоке с соединительной коробкой 7. Компенсатор 2 также выполнен в отдельном блоке. Узлы датчика соединены кабелем 6.


Дополнительные узлы датчика — компенсатор характеристики и дополнительный проточный электрод, применяемый для повышения точности измерения, имеют самостоятельные корпусы. На погружном датчике дополнительные узлы крепят на головке через переходные устройства, а у проточных — устанавливают непосредственно на стене или на соединительной коробке вблизи проточной камеры.


Высокоомный преобразователь ПВ4-5256 крепят на стойке или стене на расстоянии не более 150 м от датчика. Измерительную линию выполняют коаксиальным кабелем РК-49 с изоляцией центральной жилы из полиэтилена. Кабель должен быть присоединен к соединительной коробке датчика. Вместе с кабелем прокладывают изолированный провод для заземления схемы прибора. Кабель и заземляющий провод прокладывают в стальной защитной трубе диаметром 1/2". Соединительная коробка датчика и корпус прибора должны быть надежно заземлены. На рис. 74,в приведена схема соединения преобразователя ПВУ-5256 с датчиком pH.


Преобразователь обычно устанавливают непосредственно у технологического объекта, на расстоянии нескольких метров от датчика. Большая протяженность коаксиального кабеля снижает надежность работы комплекта. Прибор должен быть установлен на такое место, чтобы на него не попадали агрессивные жидкости, чтобы его было, удобно обслуживать и чтобы он не подвергался вибрационным нагрузкам.


Вторичные приборы — потенциометр и миллиамперметр — устанавливают на щитах автоматики.
