Металлические корпусы и части аппаратов





металлический корпус

Металлические корпусы и части аппаратов должны иметь надежный электрический контакт с панелью. Это достигается с помощью крепежных винтов, имеющих резьбовые соединения с панелью. Корпус может не иметь с панелью контакта (аппарат установлен на изоляционном основании и др.).



Тогда специальным винтом заземления к корпусу присоединяют провод (гибкий с медной жилой сечением 2,5 мм2 с изоляцией желто-зеленого цвета), соединенный с узлом заземления, специально монтируемым на панели вблизи этого аппарата (или группы аналогичных аппаратов).


20


После закрепления аппаратуры, клеммных наборов и других деталей, выполняют внутрипанельные проводки. Способы выполнения проводок — рядовые (одно- и многослойные), в коробах, в жгутах (рис. 43). Пакеты проводов и жгуты крепят скобами на винтах или клеммерами. В последнее время наибольшее распространение получили проводки в коробах. Короб выполнен из пластмассы. В стенках находятся прорези для вывода проводов. Сверху короб закрывается крышкой. В коробе провода не скрепляются между собой, что существенно упрощает монтаж, а в случае необходимости добавление или замену проводов.


К откидным (съемным) панелям пультов управления, к выдвижным или подвижным блокам проводки выполняют гибким проводом, уложенным в один ряд, или гибким ленточным кабелем. Шланговый кабель или жгуты для таких проводок не применяют, так как для их размещения требуются значительные свободные объемы, и специальные устройства для укладки петли жгута.


Оконцевание, маркировку, присоединение и испытание проводок выполняют в соответствии с общими требованиями, предъявляемыми к проводкам.


21

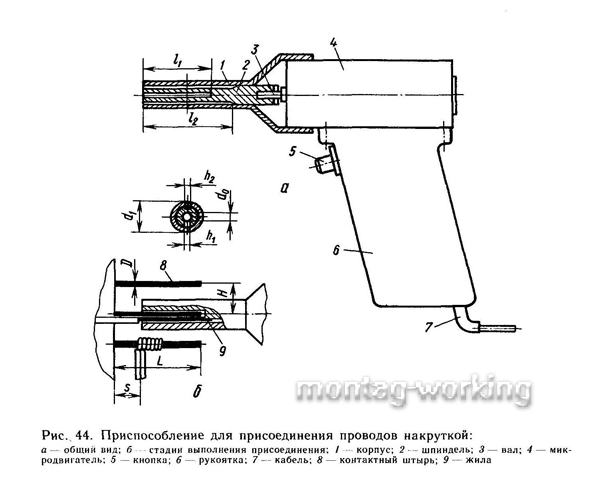

При монтаже электронных устройств широко применяют присоединение проводов накруткой. Этот способ исключает тепловое воздействие на элементы и допускает многократное изменение их коммуникации. Для накрутки используют специальное приспособление, основой которого является микродвигатель 4 (рис. 44,а). На валу 3 двигателя насажен шпиндель 2, который вращается в корпусе 1. К микродвигателю 4 крепится рукоятка 6, в которой смонтирована кнопка 5 и другая пусковая аппаратура. Питание к приспособлению подается по кабелю 7. Наружный диаметр корпуса d1 должен быть меньше шага Н между контактными штырями 8 (рис. 44,6).


Шпиндель имеет центральное отверстие диаметром d0 большим диаметра D контактного штыря. Глубина отверстия 1 больше длины штыря L. Шпиндель имеет две бороздки длиной 2 шириной и глубиной h1 и h2. Длина бороздки определяется длиной жилы, идущей на накрутку, а ширина бороздки берется в зависимости от диаметра жилы. На одном штыре может быть несколько накруток на разных его участках.


Зажимаемая жила 9 (см. рис. 44,6) вставляется в бороздку шпинделя. Затем шпиндель надевается на штырь 8 на глубину, определяемую местом накрутки на штырь. Включается микродвигатель. Жила несколькими витками накручивается на штырь. Данный способ присоединения является весьма производительным. При снятии накрутки ее ослабляют специальным ручным инструментом.
