Монтаж пневматических мембранных исполнительных механизмов





Механизм исполнительный мембранный

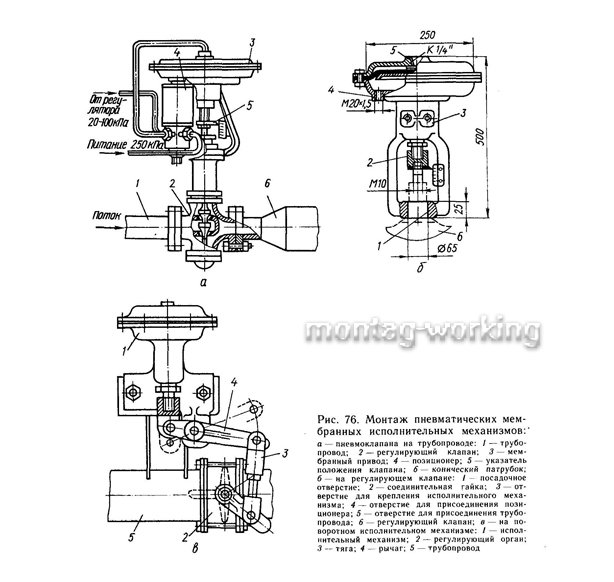

На рис. 76, а показана установка регулирующего клапана на трубопроводе. Обычно допускается установка клапана на трубопроводах, калибр которых совпадает с калибром клапана или имеет соседний калибр. Клапаны устанавливают в произвольном положении. Обычно клапаны имеют фланцевое соединение. Ответный фланец приваривают к трубе. Фланцы стягивают болтами.



32


Между фланцами устанавливают прокладки из материала, соответствующего параметрам и свойствам среды. Если калибры трубы / и клапана 2 не совпадают, то используют конический патрубок 6. Чтобы обеспечить возможность ревизии регулирующего органа без остановки технологического процесса, делают отводной трубопровод (см. рис. 69). Для управления процессом вручную последовательно с регулирующим органом устанавливают трубную арматуру с ручным приводом, если исполнительный механизм (регулирующий орган) не имеет устройства ручного управления.


Импульсный и командный трубопроводы увеличивают инерционность систем, причем, чем больше длина и диаметр трубы, тем выше инерционность. Передаточная функция трубопровода:


W=e-pл/ (Тл+1),


где л — время чистого запаздывания, Тл — постоянная времени. Значения л и Тл для регуляторов СТАРТ находят по графикам, приведенным соответственно на рис. 77,а,б. Линия 1 на графиках соответствует трубопроводу диаметром 4 мм, а 2 диаметром 6 мм, Для труб, соединяющих регулятор с исполнительным механизмом, эти данные справедливы при применении позиционеров. При отсутствии позиционера чистое запаздывание увеличивается в 2...4 раза, а Тл — в 3...10 раз. Причем увеличение л, и Тл тем значительнее, чем больше диаметр мембраны и ход штока исполнительного механизма.


Пневматические исполнительные механизмы могут изготавливаться и как самостоятельные изделия, например, типа МИМ или МИМП. Для соединения с регулирующим органом они имеют гладкое отверстие 1 (рис. 76,6), а гайка 2 служит для соединения со штоком регулирующего органа. Отверстие 5 служит для присоединения пневматической линии, а отверстие 4 служит для установки позиционера. Исполнительные механизмы могут иметь исполнение с подводом воздуха под мембрану, т. е. с противоположным направлением рабочего хода — на открывание регулирующего органа. При снятии управляющего воздействия мембранно-исполнительные механизмы (типа МИМП) в зависимости от направления рабочего хода или закрывают, или открывают регулирующий орган. Они обычно используются для управления регулирующе-запорными клапанами. В приливах имеются резьбовые отверстия 3 для крепления исполнительного механизма к кронштейну. Исполнительные механизмы 1, показанные на рис. 76,в, сочленяются с регулирующими органами 2 поворотными с помощью штанги 3 или через промежуточный рычаг 4.
