Системы регулирования. Регулятор!

Автор
Оцените материал
(0 голосов)



Системы регулирования

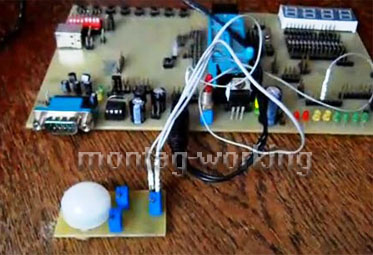

Датчик

Системы регулирования обычно состоят из датчика (одного или нескольких), собственно регулятора, исполнительного механизма и дополнительных устройств (органов дистанционного управления и контроля положения исполнительного механизма, внешнего устройства ввода программы). Датчики систем контроля и систем регулирования одинаковы.


Регулятор — аналоговое или цифровое устройство, предназначенное для измерения сигнала ошибки (разности между заданием и текущим значением управляемой величины) и выработки управляющего сигнала в функции сигнала ошибки. Функциональная зависимость между управляющим и сигналом ошибки называется законом регулирования. В качестве регулятора может использоваться ЭВМ, которая способна вести регулирование одновременно несколькими величинами по разным каналам управления.


Регулятор может иметь: встроенные или входящие в комплект посты дистанционного управления исполнительными механизмами; устройства индикации регулируемой величины, ошибки и положения исполнительного механизма; задатчики. В состав системы регулирования могут входить вторичные измерительные приборы, имеющие встроенные регулирующие устройства или устройства, являющиеся задатчиками регуляторов.


Исполнительные механизмы специализированы для перемещения регулирующего органа в соответствии с управляющим сигналом, вырабатываемым регулятором. Исполнительный механизм имеет силовой привод и блок органов управления — датчик положения выходного элемента механизма, конечные выключатели для ограничения хода, датчик усилий и др. Исполнительные механизмы могут быть выполнены в одном блоке с регулирующим органом или как самостоятельный элемент.


Установка приборов зависит от их назначения и конструктивного исполнения. Приборы устанавливают на щитах (внутри щитов), пультах, на технологическом оборудовании и коммуникациях. В соответствии с этим приборы автоматики имеют различные технические условия на монтаж и наладку.


Устройства автоматики, устанавливаемые на технологических трубопроводах (сужающие устройства, отборы импульсов, трубная регулирующая арматура), монтируют и испытывают совместно с технологическими трубопроводами.


Устройства автоматики, устанавливаемые на оборудовании (датчики, первичные приборы и промежуточные преобразователи, исполнительные механизмы), которые не являются конструктивным элементом оборудования, монтируют после завершения монтажа технологического оборудования. Однако места для установки этих устройств должны быть подготовлены в процессе изготовления или монтажа оборудования.


Контрольно-измерительные приборы, регуляторы, управляющие ЭВМ устанавливают после завершения строительно-отделочных работ, монтажа технологического оборудования и монтажа щитов и металлоконструкций под монтаж приборов.


Щиты и металлоконструкции для монтажа приборов изготавливают до начала монтажных работ, а устанавливают на месте эксплуатации одновременно с монтажом технологического оборудования. Внешние коммуникации систем автоматики монтируют в процессе строительства и монтажа приборов.


Помещения для монтажа приборов и регуляторов должны отвечать следующим требованиям.


Монтаж приборов допускается только в помещениях, обеспечивающих безопасное ведение монтажных работ, защиту приборов от влияния атмосферных осадков, грунтовых вод, низких температур, водяных паров и паров агрессивных веществ, а также от загрязнения и случайных повреждений.


Помещения должны иметь проемы, достаточные для транспортировки щитов и других крупногабаритных изделий. В помещениях должны быть завершены строительные и отделочные работы, проведены освещение, отопление, смонтированы скрытые проводки и установлены закладные элементы для крепления проводок и устройств, изготовлены фундаменты под щиты и кабельные каналы, а опалубка и пробки удалены.


До начала монтажа приборов из помещений должен быть удален строительный мусор, остеклены окна, навешены и оборудованы запорами двери.
