Виды трубопроводов

Автор
Оцените материал
(0 голосов)



Виды трубопроводов





Виды трубопроводов

Трубные проводки бывают:


Импульсные — трубопроводы, соединяющие приборы с отборными устройствами;


Соединительные — трубопроводы, соединяющие приборы пневматической системы, а также вторичные и регулирующие приборы с исполнительными механизмами;


 Питающие — трубопроводы, предназначенные для питания систем автоматики сжатым воздухом или жидкостью;



Вспомогательные — сливные, обогревающие и другие трубопроводы.


Для проводок применяют трубы из углеродистой и нержавеющей сталей, медные, из алюминиевых сплавов и пластмассовые. Материал труб выбирается в зависимости от давления, температуры, взаимодействия со средой и с материалом присоединительных штуцеров приборов.

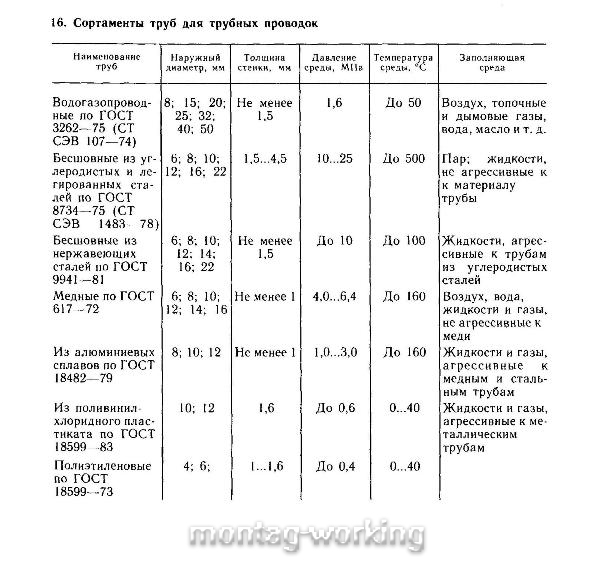

Рекомендации по применению труб из различных материалов приведены в табл. 16.


1


Длину трубных проводок выбирают в соответствии с рекомендациями заводов—изготовителей приборов. При отсутствии этих данных можно руководствоваться величинами, приведенными ниже.


Допустимая длина трубных проводок, м


Импульсные трубопроводы к напоромерам и тягомерам при

давлении до 50 Па (5 мм водяного столба)                                                         до 30

Импульсные трубопроводы к приборам: для измерения давления, дифманометрам,       уровнемерам                                                                                                50, не менее 1

Пневматические линии дистанционной передачи показаний от

датчиков к вторичным приборам                                                                      до 150

Командные линии от регуляторов к исполнительным механизмам                до 50

Линии между приборами системы УСЭППА                                                     до 300
