Виды соединения труб





Виды труб

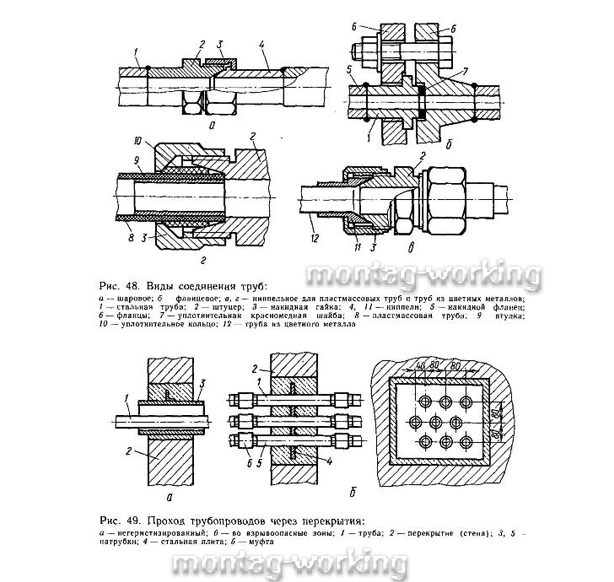

Для трубопроводов на давление до 10 МПа применяют шаровые ниппельные соединения (рис. 48,а). При давлениях до 40 МПа применяют фланцевые соединения с уплотнением шайбами из отожженной красной меди (рис. 48,6).








3


Медные трубы соединяются пайкой встык с развальцовкой или с помощью муфт. Для пайки используют твердый припой ПМ15—54 или латунь, в качестве флюса берут буру. Пайка допускается, на трубопроводах при температуре заполняющей среды до 200 °С. Широкое распространение получило ниппельное соединение (рис. 48,в), которое применяют для медных, алюминиевых труб и труб из разнородных металлов.


Пластмассовые трубы имеют большую строительную длину — до 250 м, поэтому линии выполняют обычно из цельных труб. В случае необходимости пластмассовые трубы сваривают. Оплавляют концы труб при температуре 250...300 °С и плотно прижимают друг к другу. Применяют также склеивание труб. С приборами или металлическими трубами пластмассовые трубы соединяются штуцерами или при помощи ниппельных соединений (рис. 48,г).


При монтаже трубы располагают в один ряд в горизонтальной или вертикальной плоскости с целью лучшего надзора за состоянием линии.


Медные, алюминиевые или пластмассовые трубы, укладываемые на уровне 2 м от пола или настила площадок, защищают от механических повреждений кожухами или стальными трубами.


Крепят трубы к кронштейнам или к перфорированным полоскам скобами. Кронштейны или полоски прикрепляют к стенам зданий пристрелкой или распорными дюбелями. На прямолинейных участках линий между точками крепления труб диаметром 8...16 мм расстояния берут от 1 до 1,5 м, а для труб большего диаметра до 4 м. Кроме того, трубы крепят на расстоянии 200 мм от изгибов, присоединений и ответвлений.


Проход труб 1 через перекрытие (стену) 2 осуществляется через отверстия, обрамленные патрубками 3 (рис. 49,а), а при прокладке трубопровода через наружную стену, во взрывоопасное помещение или помещение с агрессивной средой, проход герметизируется (рис. 49,6). Стальная плита 4 с патрубками 5 замуровывается в стене 2. К патрубкам присоединяют трубы 1 с помощью муфт 6 или других разъемных соединений.


При переходе через температурный шов зданий, а также при большой протяженности устанавливают на трубопроводе П-образный компенсатор. Компенсатор располагают таким образом, чтобы в нем не скапливался бы конденсат или воздух.


При большом объеме линий применяют трубные блоки, которые изготавливают в условиях производственной базы.
