Конструкции термометров

Автор
Оцените материал
(0 голосов)



Конструкции термометров





Конструкция термометра

Для измерения температуры применяют комплекты, состоящие из универсальных приборов, либо неразборные комплекты или приборы, конструктивно объединяющиеся в одном блоке, воспринимающие и вторичные приборы. Комплект состоит из вторичного прибора, первичного прибора и проводки.


Вторичные приборы (логометры, милливольтметры, автоматические потенциометры, мосты или миллиамперметры) монтируют на щитах, реже — вне щитов на специальных металлоконструкциях или панелях.


Первичные преобразователи или комплексные приборы по конструктивному исполнению бывают следующих видов:


Воздушные — для измерения температуры окружающего воздуха в помещениях и на открытых площадках;


Погружные — для измерения температуры среды в технологических трубопроводах и в производственных установках;


Поверхностные — для измерения температуры поверхности трубопроводов, обшивки технологических объектов, подвижных частей машин (валов, цапф и др.).


14

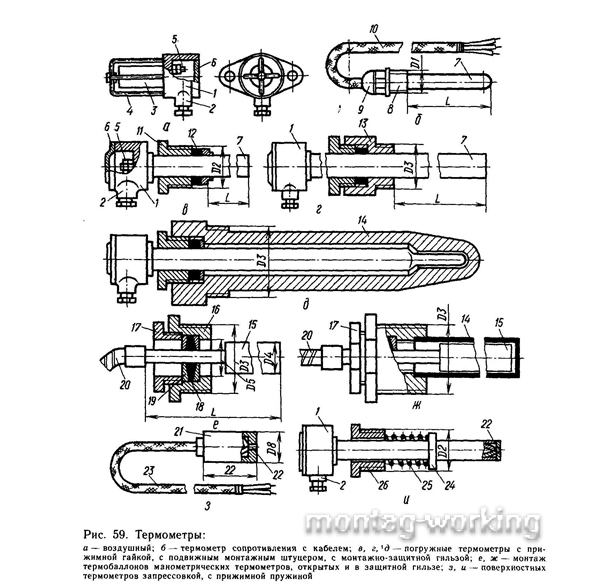

Воздушные — термометры сопротивления — имеют корпус 1 (рис. 59,а) с расположенными внутри него присоединительными клеммами 5. Доступ к клеммам обеспечивается через отверстие с крышкой 6. Подвод кабеля осуществляется через сальниковый ввод 2. На корпусе расположена гильза 3, внутри которой находится термочувствительный элемент. Защитное ограждение 4 предохраняет гильзу и термочувствительный элемент от механических повреждений. Термометр крепится к любой поверхности (стене, колонне, металлоконструкции и др.) винтами.


Погружные термоэлектрические и термометры сопротивления имеют несколько конструктивных разновидностей. Термочувствительный элемент размещен в защитном чехле 7 (рис. 59,6) из легированной стали 0X13 или Х18Н10Т. Чехол выдерживает давление до 0,1 МПа. Важной характеристикой термометра является глубина погружения, определяемая длиной защитного чехла L. Чувствительный элемент термоэлектрического термометра точечный, он расположен у торца чехла; у термометров сопротивления чувствительный элемент имеет зону длиной 100 мм, которая располагается в конце чехла.


Двойные термометры имеют термочувствительные элементы, расположенные в одной зоне. Многоэлементные термометры могут иметь чувствительные элементы, располагаемые в разных зонах по длине чехла.


Чехол соединяется с головкой (рис. 59,в), которая представляет собой клеммную коробку с сальниковым кабельным вводом 2 и крышкой 6 для доступа к клеммам 5. Имеются термометры с соединительным кабелем 10 (см. рис. 59,6), Длиной 3...10 м.


Крепление погружных термометров производится с помощью резьбового штуцера 8 (см. рис. 59,6), находящегося у головки или в средней части чехла;


С помощью прижимной гайки 11, которая при вворачивании в отверстие сжимает уплотнительное кольцо 12, обжимающее гладкую часть чехла. Подвижного монтажного штуцера 13 (рис. 59,г). Монтажно-защитной гильзы 14 или оправы (рис.59,5).


Резьбовое и сальниковое соединения применяют в случаях, когда термометр устанавливают стационарно. Причем сальниковое крепление более рационально тогда, когда при монтаже требуется регулировка глубины погружения и для монтажа термометров, вращение которых при монтаже недопустимо или нежелательно (например, для монтажа термометров, имеющих монтажный кабель большой длины). Подвижный монтажный штуцер применяют для монтажа термометров с изменяемой в процессе эксплуатации глубиной погружения термочувствительного элемента.


Монтажно-защитные гильзы используют для защиты термометров от абразивного действия среды, воздействия химически активной среды на материал чехла, а также, если измеряемая среда находится под высоким давлением — до 25 МПа и выше — в зависимости от конструкции защитной гильзы.


Резьба D2 служит для вворачивания гильзы в монтажное отверстие, в резьбовое отверстие, в резьбовое отверстие D1 вворачивают штуцер термометра. Защитные гильзы существенно повышают инерционность прибора — до 120 с и выше. Для снижения инерционности промежуток между чехлом и защитной гильзой при температуре среды ниже 200 °С заполняют маслом, а при более высокой — тонкими медными опилками.


Термобаллоны 15 (рис. 59,е) манометрических термометров так же относятся к погружным. На объекте они крепятся с помощью сальникового уплотнения, состоящего из штуцера 16, гайки 17 и резинового кольца 18.


Внутренний диаметр штуцера D5 должен быть больше, чем диаметр термобаллона D4. При вворачивании гайки шайбы 19 сжимают кольцо 18, и оно плотно сжимает и удерживает трубу термобаллона. Если среда имеет высокое давление, а также для предохранения от абразивной среды и механических повреждений термобаллона применяют защитные гильзы 14 (рис. 59,ж). Другие способы крепления термобаллонов исключаются, так как соединение капилляра 20 с термобаллоном и измерительным прибором неразъемное. Погружные термометры устанавливают на трубопроводах таким образом, чтобы термочувствительный элемент находился в центре потока, а чехол был перпендикулярен или направлен навстречу потоку среды.


На рис. 59 показаны конструкции поверхностных термометров. Их конструкция отличается тем, что термочувствительный элемент располагается в торце защитного чехла. Эти приборы характеризуются малой инерционностью. Например, термоэлектрический термометр ТХК-834 представляет собой цилиндр 21 (рис. 59,з) диаметром 8 мм и длиной 20 мм, в торце которого находится спай 22. От корпуса отходит кабель 23 длиной 0,9 м. Такие термометры запрессовывают в отверстия с плоским дном.


Поверхностные термометры могут иметь конструкции, подобные показанной на рис. 59,6, с той разницей, что их чехол имеет плоский торец, который соприкасается с измеряемой поверхностью. Такие термометры также крепятся в бобышках, которые приворачивают к измеряемой поверхности. Для создания надежного контакта термочувствительного элемента с контролируемой поверхностью применяют конструкции термометров, показанные на рис. 59, и. На чехле имеется буртик 24, в который упирается пружина 25, сжимаемая гайкой 26 при вворачивании ее в монтажную бобышку.
