Монтаж приборов на щитах

Автор
Оцените материал
(0 голосов)



Монтаж приборов на щитах

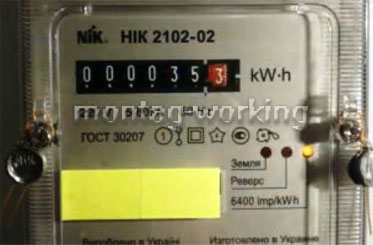

Прибор на щите

Монтаж приборов на щитах производят после завершения строительных и отделочных работ, после монтажа внешних проводок. Помещения должны отвечать требованиям, изложенным в разделе металлоконструкции, там же изложены основные правила транспортировки и передачи приборов на монтаж.


На щитах монтируют приборы щитового (утопленного) монтажа, когда корпус прибора вместе с элементами крепления и присоединения находятся внутри щита, а на лицевой стороне располагается панель с органами настройки, управления, индикации и передачи информации.



13

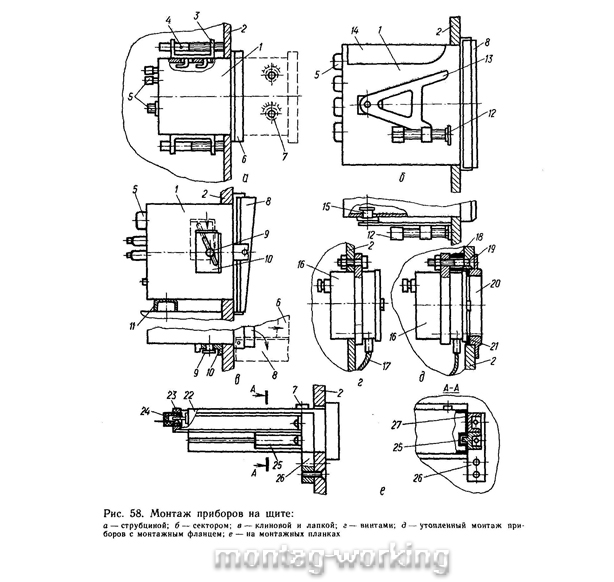

На рис. 58 показаны различные варианты крепления приборов. Малогабаритные приборы с прямоугольными корпусами крепят струбцинами. Корпус прибора 1 вставляется в вырез панели щита 2. В корпусе прибора имеются вырезы, в которые вставляют зубцы (или штифты) кронштейна 3, в который вворачивается прижимной винт 4, упирающийся в щит. Струбцины могут располагаться на боковых или горизонтальных стенах корпуса. Присоединительные элементы 5 (штепсельные разъемы, электрические и пневматические, клеммные колодки для присоединения проводов и штуцера для присоединения труб) размещают обычно на задней стенке прибора.


Внутри корпуса находится шасси, которое при обслуживании вместе с передней панелью 6 выдвигается из корпуса. На передней и боковых панелях располагаются элементы 7 настройки управления и регулировки прибора.


Приборы, имеющие большие габариты по высоте, для увеличения числа опорных точек крепят с помощью секторов 13 (рис. 58,6), которые насаживаются на штифты, установленные на боковых стенках корпуса прибора. Жестко закрепленные штифты на стенках прибора создают некоторые неудобства при монтаже. В этом случае окна в щите должны иметь углубленные элементы контура, необходимые для прохода выступающих штифтов. Штифты могут быть съемными. При вворачивании винта 12 сектор 13 упирается верхней частью в щит, что обеспечивает более жесткое крепление прибора. Доступ к механизмам и органам регулировки и управления прибора осуществляется через дверку 8 и, обычно у пневмоприборов, через съемную крышку 14. Доступ к элементам прибора через проем может осуществляться, как правило, при снятом приборе. Через этот проем обычно удаляются фиксаторы подвижных частей прибора при транспортировке. Фиксаторы должны быть удалены до того, как прибор будет закреплен на щите и к нему будут присоединены проводки.


В последнее время получило широкое распространение клиновое крепление приборов. Планка 10 имеет наклонный паз, в который входит штифт 9, закрепленный на корпусе прибора. Планка забивается в вертикальном направлении, плотно прижимает корпус прибора к щиту. Чтобы разгрузить панель щита, корпуса тяжелых приборов (если несколько малогабаритных приборов установлены в один ряд или если их корпуса имеют большую глубину) могут опираться на поддерживающий швеллер 11, закрепленный на каркасе щита. Крупногабаритные и другие приборы имеют с лицевой стороны открывающуюся дверь 8, застекленную или глухую. Кронштейн шасси 6 может выдвигаться или поворачиваться для обеспечения доступа к элементам управления и регулировки.


Приборы с круглыми корпусами 16 (рис. 58,г) обычно имеют монтажный фланец с отверстиями под крепежные болты 15. Фланцы располагают в средней части или сзади корпуса. Это позволяет упростить монтаж приборов. Например, присоединение капилляра 17 манометрического термометра может быть сделано к выступающей части прибора, и, следовательно, не требуется делать ввод капилляра в щит.


Если по эстетическим или эксплуатационным соображениям выступающий (полувыступающий) монтаж прибора нежелателен, то может быть применена конструкция, показанная на рис. 58,д. Между фланцем и панелью устанавливают втулки 18, и прибор крепят длинными болтами 19. Щель между панелью и прибором прикрывают декоративным фланцем 20 с прокладкой 21.


В целях экономии площади щита применяют специальное крепление приборов, когда часть элементов конструкции прибора переносится на элементы крепления. К таким приборам относятся, например, малогабаритные приборы со световым указателем типа АСК. Вырез может быть общим для нескольких приборов, устанавливаемых один под другим. С внутренней стороны вдоль выреза крепят монтажные планки 26 (рис. 58,е). К планке крепятся направляющие 25, которые входят в пазы корпуса прибора. На кронштейне 27, также закрепленном на планке 26, находятся розетка штепсельного разъема 24, защелка и другие элементы.


Все крепежные изделия устанавливаются на щите в процессе его изготовления в условиях производственной базы. Это позволяет существенно сократить монтажные работы на месте эксплуатации. Прибор достаточно установить в направляющих и соединить вилку 23, смонтированную на корпусе прибора 22, с розеткой 24, что происходит при вдвигании прибора в гнездо. В связи с малыми размерами наличника приборов АСК органы настройки 7 установлены на верхней стенке корпуса прибора, снятие с защелки и выдвигание прибора из гнезда производится с помощью съемных специальных инструментов, входящих в комплект. Возможны и другие способы крепления приборов.


Затем к приборам присоединяют трубные и электрические проводки в соответствии с проектной документацией. Правильность схем присоединения необходимо проверять по инструкциям заводов-изготовителей на монтаж и эксплуатацию приборов.


Правила присоединения те же, что и для монтажа внутрищитовых проводок. В связи с тем, что обычно приборы для ремонта и выполнения работ по метрологическому надзору регулярно снимают с места эксплуатации, для присоединения проводок используют электрические и пневматические штепсельные разъемы.


Заземлению подлежат все имеющие электрооборудование металлические щиты, пульты и установленные на них приборы.


Опорные рамы щитов, двери, поворотные рамы и другие подвижные элементы имеют специальные узлы для присоединения заземляющего проводника — приваренные скобы с отверстиями М8. Узлы заземления должны иметь нестираемый в процессе эксплуатации знак «земля» по ГОСТ 2930—62.


Для этих целей могут использоваться и отверстия в каркасе, уголках и рейках. Крепление заземляющего проводника производится болтом М8 с обязательным использованием пружинных шайб и других приспособлений, исключающих само- отвинчивание. В качестве заземляющих проводников для соединения подвижных металлоконструкций используют медный гибкий провод сечением не менее 2,5 мм2. Для создания электрического контакта между панелями можно использовать монтажные крепления.


Для создания надежного электрического контакта между элементами каркаса (стойками, рейками, панелями и др.) в местах контакта, по крайней мере, в двух точках, удаляют краску, и место контакта зачищают до металлического блеска. После соединения место контакта покрывают защитным слоем, исключающим коррозию. Это же относится и к креплению заземляющих проводников к узлам заземления.


Для заземления приборов, имеющих специальный вывод «земля», внутри щитов, пультов, стативов оборудуют специальные узлы заземления, расположенные вблизи соответствующих приборов на несущих конструкциях щита. Соединение приборных и щитовых узлов заземления производится изолированным проводом с медной гибкой жилой сечением 1,5 мм2.


Щиты, стативы, пульты соединяют с шиной общецеховой системы заземления или с заземленными конструкциями технологического оборудования, зданий, технологических трубопроводов (кроме заполненных горючими и взрывоопасными средами, трубопроводов канализации, отопления). В качестве заземляющих проводников используют стальную проволоку диаметром 5 мм, прокат или защитные стальные трубы электропроводок с толщиной стенок не менее 2 мм, а также провод с медной жилой сечением не менее 4 мм2. Щиты длиной 5 м и более соединяют с шиной заземления в двух точках, расположенных с разных концов щита.
