Монтаж щитов и приборов





 Монтаж щита

На место эксплуатации щиты поступают в собранном виде, но без приборов, которые транспортируются в заводской упаковке.


Местные и агрегатные щиты располагают в производственных помещениях, если они отвечают требованиям СНиП 111-34—74, т. е, в чистых и сухих помещениях, не подверженных воздействию агрессивных сред.


Место расположения щита должно обеспечивать удобство наблюдения. Между щитом, оборудованием или стенами должен быть проход шириной не менее 0,8 м и высотой 1,9 м. Расстояние между необслуживаемыми сторонами щита или статива должно быть не менее 0,1 м.


Щиты, устанавливаемые в пожароопасных и взрывоопасных зонах, следует продувать чистым воздухом с избыточным давлением 250 Па. Они должны иметь блокировку, отключающую щит или подающую сигнал о падении давления.


Если производственные помещения влажные, с агрессивной средой, запыленные, то щиты выносят в другие помещения с нормальными условиями или располагают в кабинах, изолированных от атмосферы производственного помещения и поддуваемых сжатым воздухом.


10

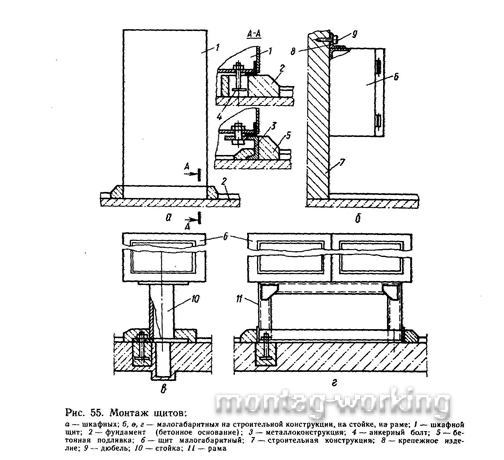

Центральные щиты монтируют в специально предназначенных помещениях. Щиты 1 устанавливают на бетонных основаниях (фундаменте) 2 монтаж щитов (рис. 55,а), фундаментах, опорных металлоконструкциях 3, бетонных и металлических перекрытиях. Малогабаритные шкафные щиты 6 могут закрепляться на строительных конструкциях 7 (колоннах, стенах и др.) с помощью крепежных изделий 8 и дюбелей 9 (рис. 55,6) или устанавливаться на стойках 10 (одиночные щиты) или на рамах 11 (многосекционных) (рис. 55,в).


Щиты 1 на фундаменте 2 крепят с помощью анкерных болтов 4 без применения рамы. На перекрытиях щиты устанавливают на опорных рамах 3 (металлоконструкциях). Опорные рамы заливаются бетоном-подливкой 5.


11

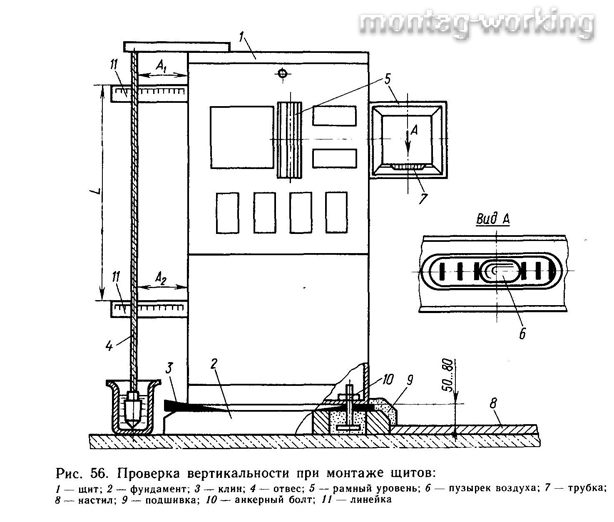

Щиты 1 (рис. 56,а) на фундаменте 2 или на раме выравнивают по вертикали с помощью стальных прокладок или клиньев 3. Вертикальность щита проверяется по отвесу 4 или с помощью рамного уровня 5. При использовании отвеса линейкой 11 измеряют расстояние между вертикальной стороной щита 1 и нитью отвеса вверху (в месте крепления нити) и внизу (вблизи груза). Контроль проводится по двум взаимно перпендикулярным плоскостям. Рамный уровень 5 прикладывают боковой стенкой к вертикальной плоскости и наблюдают за пузырьком воздуха 6 в стеклянной трубке 7. При вертикальной установке щита пузырек должен установиться между рисками на трубе. По высоте щиты устанавливают таким образом, чтобы его основание было выше чистого пола, покрова или настила 8 на 50...80 мм.


После того как щит будет выверен по вертикали и по горизонтальным осям, определяющим его место в помещении, анкерные болты 10 заливают раствором. Как только раствор схватится и наберет достаточную прочность (через 10...15 сут), можно приступать к проведению работ на щите по наладке и монтажу систем автоматики. Опорные рамы заливают бетоном заранее. Поэтому после установки щита на опорную раму и скрепления их болтами можно сразу же продолжить работу на щите.
