Размещение приборов и аппаратов на щитах





Размещение прибора

Размещение приборов и аппаратов на щитах выполняется в соответствии со следующими рекомендациями.


На лицевой стороне щита устанавливают приборы и аппаратуру на указанных расстояниях от основания щита по горизонтальной оси прибора, мм:


Мнемосхемы, аппаратура сигнализации и показывающие приборы      800...2100


Регистрирующие контрольно-измерительные приборы и регуляторы     1000...1800


Аппаратура оперативного управления (переключатели, ключи и т. д.)     700...1600


В случае необходимости внутри щитов устанавливают блоки внутреннего освещения и питания электрифицированного инструмента на напряжение до 36 В.


При наличии пультов управления (приставных или отдельно устанавливаемых) на них располагают аппаратуру оперативного управления и вспомогательные показывающие приборы, и сигнальные лампы, а на щите — контрольно-измерительные и регулирующие приборы и мнемосхемы.


Приборы и аппараты группируют по объектам и управляемым параметрам. В центральной части щита (секции) устанавливают приборы для управления наиболее важным параметром или прибор наибольшего габарита (при равнозначности параметров).

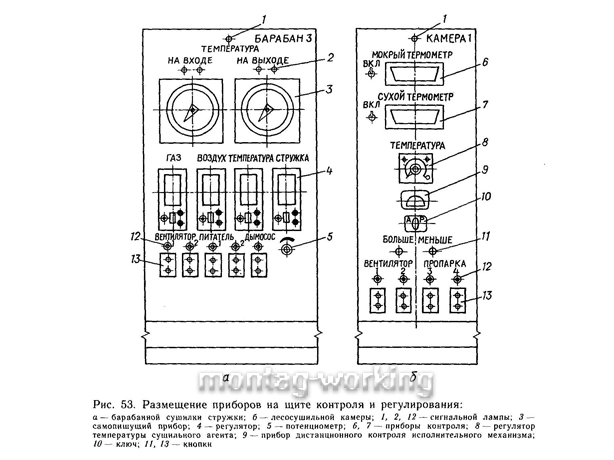

На рис. 53 показаны примеры расположения приборов на щите. Вверху расположена лампа 1, сигнализирующая о наличии напряжения на щите. В центральной части установлены два самопишущих прибора 3, над ними сигнальные лампы 2 — предельного значения параметра. Ниже расположены регуляторы 4 с встроенными органами дистанционного управления и приборы контроля положения исполнительного механизма. Потенциометр 5 используется для дистанционного управления величиной расхода стружки. Ниже регуляторов расположены сигнальные лампы 12 и кнопки 13 для управления механизмами объекта.


8


На рис. 53,6 показана компоновка приборов системы контроля сушки лесоматериалов. Приборы (логометры) 6 и 7 предназначены для контроля, а регулятор 8 (РТ-049) —для регулирования температуры сушильного агента. Прибор 9 служит для дистанционного контроля положения исполнительного механизма, ключ 10 — для переключения режимов работы, кнопки 11 — для управления исполнительным механизмом при ручном режиме. Назначение ламп 12 и кнопок 13 — то же, что и на рис. 53,а.


Текст надписей приведен на рис. 53. Между приборами должно быть расстояние, обеспечивающее их эксплуатацию. Например, открывание двери прибора или выдвигание его корпуса. Эти промежутки должны обеспечивать доступ к элементам крепления прибора, его подключения и др. Кроме того, межприборные промежутки должны обеспечивать прочность панели.


Обязательным требованием при размещении приборов является эстетичность, что достигается за счет общей и местной симметрии (в пределах группы приборов).


Внутри щитов устанавливают аппаратуру питания, защиты, преобразователи сигналов, другие бесшкальные приборы, неоперативные приборы, клеммные наборы и другие вспомогательные устройства. Аппаратуру устанавливают на следующих расстояниях от основания щита, мм:


Источники питания (трансформаторы, стабилизаторы, выпрямители и др.), аппаратура защиты  1400…2000


Реле, магнитные пускатели, преобразователи сигналов      600…1700


Узлы подготовки воздуха       400…800


Клеммные наборы       не менее 200


Внутри щитов аппараты монтируют на рейках и угольниках, закрепленных на каркасе — вдоль боковых панелей или в нижней части лицевой панели. В случае необходимости аппараты можно монтировать в центральной зоне щита на угольниках и рамах. Клеммные наборы для подключения внешних электропроводок обычно располагают вертикально в один или несколько рядов.


При большом числе приборов применяют многосекционные щиты. Число секций (панелей или шкафов) определяют по формуле:


Pt=Nэ*Kу/m(B)*Rэ,


где Nэ=Σti=1Si*ni/S0, i=1, 2, …, t, Nэ — число эквивалентных приборов, Si — площадь, занимаемая прибором i-го габарита; ni — число приборов i-го габарита; S0 — площадь щита, занимаемая эквивалентным прибором габаритными размерами 160×190 мм; m(В) — число эквивалентных приборов, устанавливаемых в один ряд на стандартной панели шириной В (при В=600 мм m=2; при В=800 мм m=3; при В=1000 мм m=4); Rэ — число рядов эквивалентных приборов (Rэ=4...5); Ку — коэффициент плотности установки приборов (Kу=1,05 при установке приборов близких габаритов; Ку=1,10…1,15 при установке разногабаритных приборов; Ку=1,3...1,5 при размещении на щите мнемосхемы).

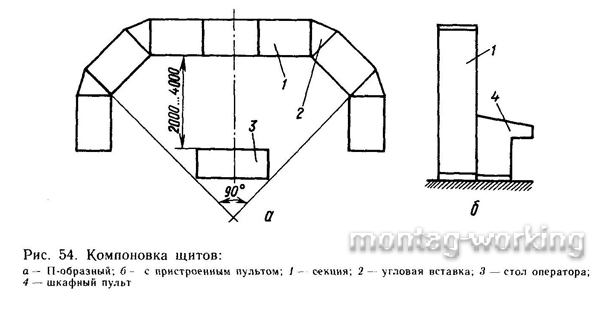

В щитах сложной конфигурации между секциями 1 устанавливают угловые вставки 2 (рис. 54). Стол оператора 3 устанавливают на расстоянии 2...4 м от щита. При большом объеме аппаратуры оперативного управления применяют шкафные пульты 4 с наклонной столешницей, которые устанавливают на расстоянии 2...4 м (рис. 54,6) от щита или состыковывают со щитом. Между щитом и пультом и между секциями щита панель не устанавливают.


9


Если общая длина щита L=P*B не превышает 6 м, применяют прямолинейные щиты; при длине 6...10 м — Г- или П-образные. При большей длине применяют щиты эллиптической и замкнутой формы. Площадь помещения для размещения щита, пульта и стола оператора определяют в зависимости от их длины, конфигурации и взаимного расположения. Расстояние от щита до отдельно устанавливаемого пульта или стола оператора должно быть 2...4 м. Это расстояние, как и форму щита, определяют исходя из того, что угол обзора в горизонтальной плоскости 90°, в вертикальной 30°.


Дистанция от щита до места оператора зависит также от размеров и вида информационных символов на приборах. Величина символа должна быть не менее 20...40'. Ширина прохода между стеной и щитом 0,8 м. Ширина щитовых помещений берется кратной размерам строительных конструкций, т. е. кратной 3 м.


Площадь помещения для установки щита определяют как


Sп=(Р*В+2*ζ3)*(2*ζ3+H+ζ12),


где Р — число секций шириной В; Н — наибольшая глубина прибора, монтируемого на панельном щите или глубина шкафного щита; ζ1 — расстояние от щита до места оператора (для прямолинейного щита ζ1=0,5PB); ζ2 — расстояние от щита до пульта (при приставном пульте ζ2=0); ζ3 — ширина прохода (не менее 0,8 м).


Пример. Определить площадь щитового помещения для отдельно устанавливаемого стола оператора и щита, на котором необходимо смонтировать: 10 приборов габаритными размерами 506×420 мм, 5 приборов габаритными размерами 125×295 мм.


1. Находим число эквивалентных приборов:


Nэ=10*(506х420)+5*(125х295)/160х190=72,3 шт.


2. Определяем необходимое число секций шириной 600 мм для установки 73 эквивалентных приборов:


P=1,15х73/2х4=10,49 шт.


Принимаем его равным 11 секций.


Общая длина щита L=11*0,6=6,6 м.


3. Определяем размеры помещений с учетом проходов.


Длина помещения при линейной форме щита не менее 6,6+2*0,8=9,2 м.


Ширина помещения при размещении в нем щита и стола оператора и с учетов проходов 2*0,8+0,6+0,5*6,6=5,5 м.


Площадь помещения при линейной форме щита и ширине помещения 6 м (с учетом кратности строительных размеров) составит 6×9,2=55,8 м2.


Для прямоугольного незамкнутого щита изогнутого П-образно при длине крыльев 1,8 м (которые вписываются в помещение шириной 6м) потребуется помещение длиной 0,8*2+2*0,6+(6,6-1,2*2)=7 м и площадью 7×6=42 м2.


Таким образом, изменяя конфигурацию щита, можно сократить площадь щитового помещения.
