Конструкция щитов





Конструкция щита

Щитом называют комплекс унифицированных металлоконструкций с размещенными на них аппаратами, арматурой, проводками, подготовленными для подключения наружных приборов и цепей, располагаемых на объекте.



7

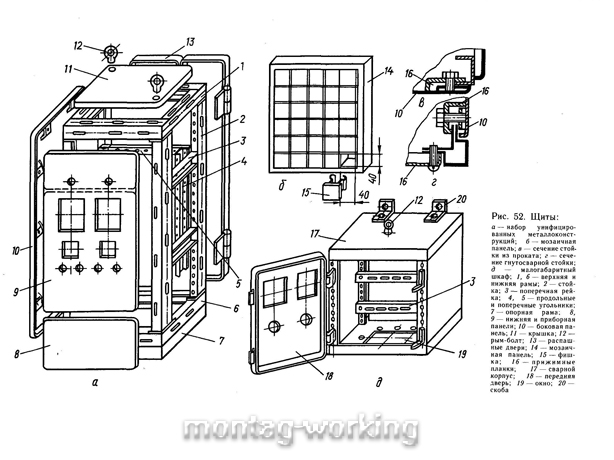

На рис. 52,а показан набор унифицированных металлоконструкций для шкафного щита. Верхняя рама 1 стойки 2 и нижняя рама 6 образуют объемный каркас. Каркас может быть сборным или сварным. Стойки и другие элементы каркаса делаются из проката (рис. 52,в) или из гнутосварных элементов. Сечение проката показано на рис. 52,г. К стойкам крепятся поперечные рейки 3, служащие для крепления аппаратуры и проводок внутри щита. К рейкам и к каркасу могут крепиться продольные 4 и поперечные 5 угольники, образующие рамы для монтажа аппаратов, приборов, проводок.


Рамы могут устанавливаться на шарнирах (откидные), что обеспечивает лучшие условия обслуживания приборов. С передней стороны к каркасу крепятся панели — нижняя 8 и приборная 9. С боков к каркасу крепятся боковые панели 10. Сверху каркас закрывает крышка 11, а сзади к нему крепятся распашные двери 13, оборудованные запором.


Панели выполнены, из листовой стали с отбортовкой по контуру. Приборную панель делают, из более толстой стали. С внутренней стороны панели имеют приваренные скобы с резьбовыми отверстиями. К каркасам панели крепят прижимными планками 16.


Если щит состоит из нескольких секций, то боковые стенки ставят только на крайние секции. Каркас крепится на опорную раму 7, которая может быть расчитана на одну или несколько секций. К верхней раме каркаса крепятся рым-болты 12, которые используют при монтаже и погрузке щитов. Для мнемосхем и монтажа малогабаритных аппаратов могут применяться мозаичные панели 14 (рис. 52,б), которые имеют образующие основание ячейки 40×40, в которые вставляют фишки 15. На фишках устанавливают аппараты или наносят условные обозначения мнемосхемы. Вместо фишек в ячейки могут вставляться приборы, аппараты и арматура соответствующих габаритов.


Унифицированные металлоконструкции позволяют собирать щиты габаритных размеров, мм: высота 2200; глубина 600; ширина 600; 800; 1000. Щит может состоять из одной или ряда секций различных размеров. Каркас (без панелей) с аппаратурой, монтажными изделиями и проводками, подготовленными для монтажа приборов, установленных на объекте, называется стативом. Стативы используют обычно для установки безшкальных приборов, первичных и промежуточных преобразователей.


На рис. 52,д показан малогабаритный шкаф, который имеет сварной корпус 17 с передней дверью 18, на которой монтируются контрольно-измерительные приборы и регуляторы щитового монтажа. Шкафы могут крепиться к стенам с помощью монтажных скоб 20. В днище имеется окно 19, через которое делается ввод при монтаже шкафа на стойке. Внутри шкафа монтируют рейки для установки аппаратуры, монтажных изделий, проводок. На двери и внутри шкафа имеются узлы заземления. Размеры малогабаритных шкафов, мм: высота 600; 1000; глубина 500; ширина 400; 600.


В приборных панелях щитов и в дверях шкафов для щитового монтажа приборов окна обрабатывают на штампах в соответствии со схемой размещения приборов и чертежом дополнительной обработки. На время обработки панели и двери шкафов демонтируют.


Элементы каркаса, поперечные рейки, уголки и соединительные элементы имеют круглые или овальные отверстия для соединения между собой и для крепления аппаратов, изделий, проводок.


Для монтажа систем автоматики, входящих в комплект технологических объектов и выпускаемых большими сериями, применяют бескаркасные цельносварные щиты. Они имеют меньшую металлоемкость. Однако для систем автоматики, монтируемых на месте эксплуатации, их не используют из-за невозможности дополнительной обработки приборных панелей индустриальными методами.


Имеются плоские конструкции (щит панельный, статив плоский), которые представляют собой раму, установленную стационарно или поворотную с панелью и смонтированными аппаратами, изделиями, проводками. Металлоконструкции изготавливают на специализированных предприятиях. Сборку щитов и дополнительную обработку металлоконструкций осуществляют в условиях производственной базы монтажного управления. Там же выполняют монтаж аппаратуры, изделий и коммуникаций.


Контрольно-измерительные приборы и регуляторы монтируют на щитах после их установки на месте эксплуатации.
