Схема позиционера





Позиционер

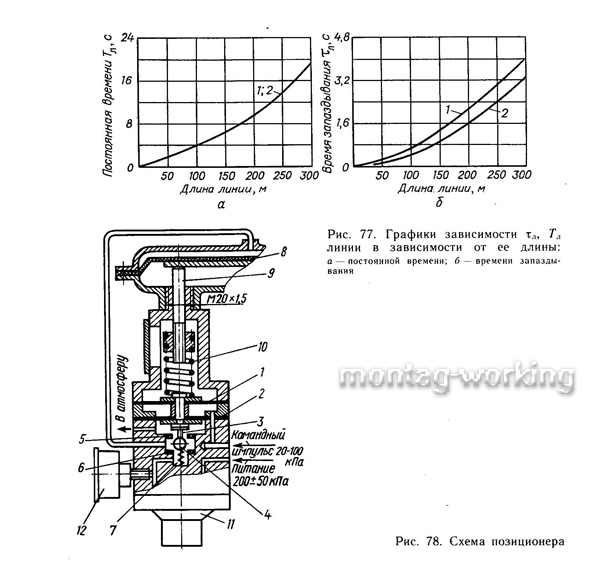

Позиционеры снижают инерционность системы, повышают точность и чувствительность системы регулирования. Позиционер устанавливают на исполнительном механизме. Схема позиционера показана на рис. 78.



33


Командный импульс подается в мембранную камеру. Эффективная площадь мембраны 1 больше, чем мембраны 2. Мембранный узел через шток 3 воздействует на шарик 4, который перекрывает клапаны либо 5, либо 6. Через клапан 6 в камеру 7 подается давление питания, а через клапан 5 камера связана с атмосферой. Воздух из камеры 7 поступает в мембранный узел исполнительного механизма.


С мембраной 8 исполнительного механизма через шток 9 и пружину 10 связан мембранный узел позиционера. При повышении командного давления мембранный узел позиционера поднимается и перекрывает клапан 5. Давление в камере 7 и в исполнительном механизме возрастает, и его мембрана опустится. Шток 9 переместится навстречу мембранному узлу позиционера и сожмет пружину 10. Усилия, действующие на мембранный узел, уравновесятся, что приведет к приоткрыванию клапана 5 и установлению давления в камере 7 ив камере мембранного узла позиционера. Шток исполнительного механизма займет положение пропорциональное величине командного импульса. Давление в камеру 7 поступает через редуктор давления 11 и измеряется манометром 12. Питание производится сжатым воздухом 200±50 кПа. Изменяя давление питания, поступающее в камеру 7, можно изменять коэффициент усиления системы регулирования. При отсутствии позиционера коэффициент усиления может быть изменен замыкающей пружиной исполнительного механизма.
