Схема пробника





Схема пробника

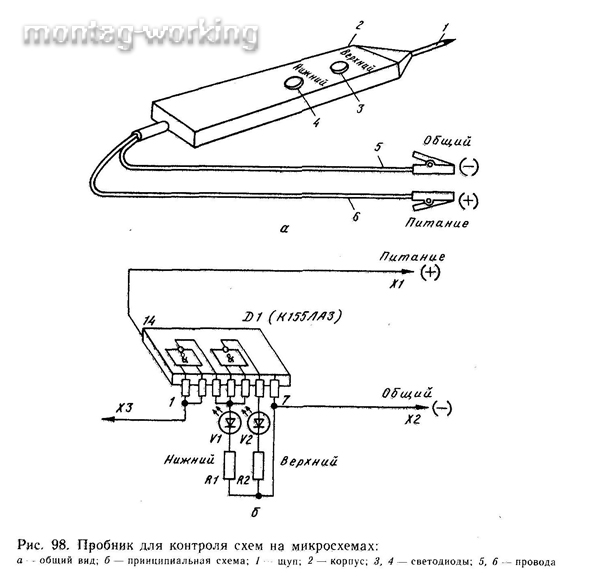

Для облегчения поиска неисправностей (определения уровня сигнала) применяются различные пробники, простейший из которых показан на рис. 98,а. В корпусе 2 смонтирована схема, на внешнюю крышку выведены два светодиода 3 и 4, которые светятся, если сигнал соответственно принимает верхнее значение (логическая единица) или нижние (логический нуль).



Провода 5 и 6 с помощью зажимов присоединяются соответственно к общей точке и питанию. Щупом 1 прикасаются к выводу микросхемы для определения уровня сигнала на нем. Так как корпусы микросхем имеют малые размеры, то маркировка выводов отсутствует. На корпусе имеется только ключ (см. рис. 97,6) — обычно это точка. Она ставится возле вывода с номером 1. Последующие номера идут по возрастающей против часовой стрелки. Так, что против вывода 1 будет вывод с наибольшим номером, например, 14.


Схема пробника показана на рис. 98,6. Пробник построен на микросхеме D1(K155JIA3). Для контроля схем, построенных на микросхемах с другими верхним и нижним значениями сигнала, пробник должен быть собран на МИС соответствующего типа. Зажимы X1 и Х2 служат для подключения пробника к питанию, а щуп ХЗ — для присоединения его к выводу контролируемой МИС.


26


Светодиоды VI и V2 служат для сигнализации об уровне сигнала. Если сигнал на выводе микросхемы соответствует значению, приведенному в табл. 30, то элемент исправен, если не светится ни один из светодиодов, это означает, что исследуемая микросхема не исправна.


Поиск неисправностей начинают с выхода схемы.


Пример. Поиск неисправности в схеме, приведенной на рис. 97. К плате подведем питание согласно схеме и клеммы X1:2 и X1:5 соединим с общей шиной (после позиционного обозначения через: стоит номер контакта). При этом на ножках микросхем сигналы должны соответствовать состоянию при такте 1 (табл. 30). Затем, имитируя нажатие кнопок S1, S3, отключая соответственно от общей шины X1:2 или X1:4, и нажатие кнопки S2, подключая к общей шине X1:3, проверяем уровень сигналов в соответствии с их значением по тактам.


Разберем ситуацию. На D3:3 (через: стоит номер вывода) при такте 1 сигнал 1 — нарушение. Надо проверять D3:7 (низкий) и D3: 14 (высокий). Если и там сигналы не соответствуют 0 и 1, то нарушено питание микросхемы. Если на D3:1 и D3:2 сигнал 0, то либо обрыв в линии, либо неисправна D2. На D2:6 сигнал 1. Следовательно, нарушение контакта на линии между D2 и D3. Подобным образом проверяют всю схему до локализации места повреждения.


Сложные схемы контролируются на специальных стендах с автоматической обработкой результатов тестов. Составляют специальную программу (комбинацию входных сигналов), которая по результатам реакции схемы (комбинациям выходных сигналов в контрольных точках схемы) позволяет однозначно выявить поврежденную микросхему или участок схемы. Для испытания микросхем (вне схемы автоматики) используются испытатели Л2-60.


Особую сложность представляет выявление неисправностей, возникающих в многотактных схемах из-за сбоев в длительности управляющих и синхронизирующих (стробирующих) импульсов. Несовпадение длительности этих импульсов приводит к возникновению ложных сигналов очень малой длительности, которые могут быть выявлены только при исследовании сигналов с помощью многолучевых осциллографов. Эти же приборы позволяют выявить ложные сигналы, возникающие в результате «дребезга» при срабатывании контактных устройств (кнопок, конечных выключателей и др.).
