Схема размещения





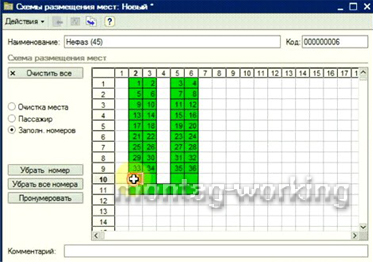

Схемы размещений

Схема размещения показывает расположение приборов, аппаратов, клеммных наборов, штепселей и других устройств, к которым подходят электрические проводки и другие коммуникации на панелях и оболочках конструкторско-технических средств автоматики (щитов, шкафов, ящиков, стоек, пультов и др.).



Схемы выполняют в соответствии с правилами проекционного черчения, в масштабе с указанием координат каждого прибора. Обычно указывают координаты осей симметрии прибора или координаты одного или нескольких мест его крепления. Схемы размещения снабжают чертежами дополнительной обработки панелей и оболочек.


Контуры приборов на схеме вычерчивают упрощенно по максимальным габаритно-монтажным размерам. Между приборами должны быть предусмотрены монтажные и эксплуатационные промежутки в соответствии с инструкцией на установку прибора, Правилами техники безопасности и Правилами техники эксплуатации потребителей электроэнергии (ПТБ и ПТЭ). Необходимо отметить, что в реальных системах автоматики не удается выдержать разделение по конструктивным блокам, принятое при составлении принципиальных схем. Например, в целях экономии материалов системы автоматики нескольких одинаковых технологических установок, входящих в объект, могут быть сосредоточены на одном щите. Принципиальную схему делают только для одной установки. На схеме же размещения должны быть показаны все приборы, реально входящие в систему автоматизации объектом.


Для панелей одностороннего обслуживания схема размещения имеет один вид, а для панели двустороннего обслуживания два вида — с каждой стороны, где расположены приборы. Приборы двустороннего обслуживания, устанавливаемые в вырезах панели, показывают либо на обеих проекциях, либо только на одной — с той стороны, с которой производится установка. Если конструктив имеет коробообразную форму, то схема имеет столько видов, сколько имеется монтажных поверхностей.


Схема размещения выполняется на нескольких листах. Обычно схему каждой панели или конструктива выполняют на отдельном листе.


Внутри контура прибора дается его позиционное обозначение, принятое на принципиальной элементной схеме.


На схеме размещения могут появиться новые элементы: клеммные наборы, винты заземления и др. Им присваивают соответствующие обозначения. На схеме дают таблицу с техническими данными приборов и устройств и данными на крепеж для них (если крепеж не входит в комплект поставки).


Особо следует выделить схемы размещения для щитов, пультов управления и других устройств, на которых размещается аппаратура оперативного управления и сигнализации. Эти схемы являются, по существу, общими видами панелей. На них показывают приборы со стороны обслуживания и указывают текст и способ нанесения пояснительных надписей. Тексты могут быть указаны непосредственно на месте их нанесения или в таблице. При этом место нанесения текста показывают прямоугольником, внутри которого ставят цифру — номер текста в таблице.


10

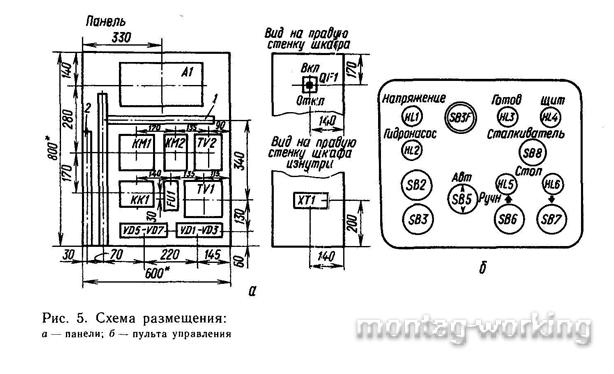

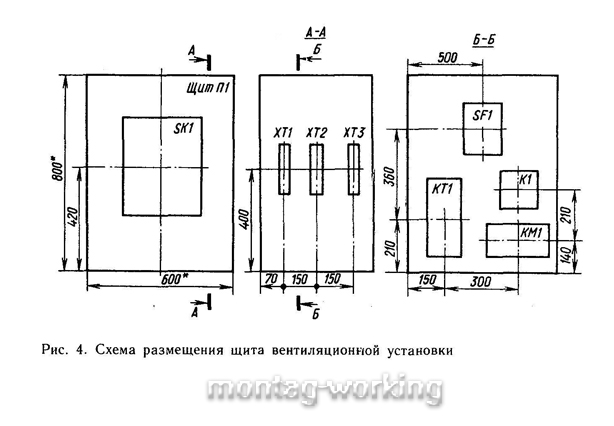

На рис. 4, 5 показаны примеры выполнения схем размещения для панелей и различных конструктивов.


11
