Схема регулирующего устройства у приборов с ленточной диаграммой





Ленточная диаграмма

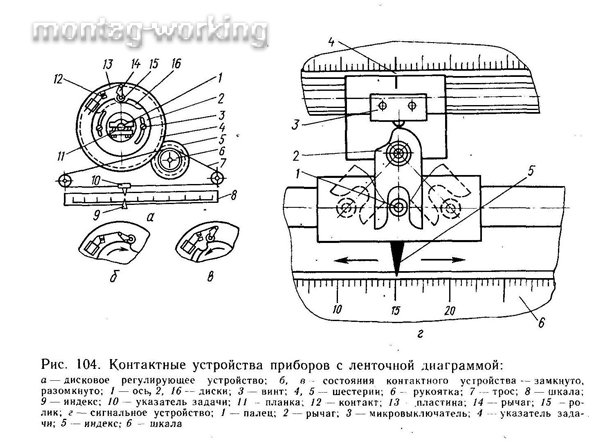

Схема регулирующего устройства у приборов с ленточной диаграммой, которое располагается в верхней части кронштейна, приведена на рис. 104,а. На оси 1 автокомпенсатора установлены диски 2 и 16, которые могут смещаться друг относительно друга для регулировки ширины выреза. Задание устанавливается вращением рукоятки 6.



5


При этом через трос 7 перемещается вдоль шкалы 8 указатель задачи 10. Индекс 9 указывает действительное значение регулируемой величины. Вращение от рукоятки 6 передается через зубчатое колесо к диску-шестерне 4, на котором закреплено контактное устройство 12. Диск 4 свободно вращается относительно оси 1.


Когда указатель задачи 10 и индекс 9 совпадут, ролик 15 входит в вырез. При увеличении измеряемой величины диски 2, 16 вращаются по часовой стрелке, ролик 15 выходит из выреза, рычаг 14 откидывается вправо. Состояние контактов 12 не изменяется по сравнению с тем, в котором они были до попадания ролика в вырез. Пластина 13 опускается и замыкает контакт 12 (рис. 104,6). При обратном вращении диска попадание ролика 15 в вырез дисков не приводит к переключению контактов. И только когда при выходе ролика из выреза рычаг 14 повернется влево (рис. 104,в), и приподнимет пластину 13, произойдет размыкание контакта 12.


Освободив винт 3, диск 2 можно сместить относительно диска 16 и изменить зону возврата регулятора. А, освободив планку 11, можно сместить блок дисков так, чтобы размыкание контакта 12 происходило точно при совпадении указателя задачи и индекса прибора.


Имеются модификации приборов с двумя контактами: с одним или двумя указателями задачи. В первом случае на ось 1 закреплены два диска с вырезом, каждый из которых воздействует на свой контакт, расположенный на диске 4. В приборах с двумя указателями задачи имеются раздельные устройства задачи, аналогичные по конструкции. В крупногабаритных приборах КСП4, КСМ4 задатчики сигнализирующих устройств позиционного регулирования могут быть одноконтактными (аварийная сигнализация, без установки зоны возврата) и двухконтактными.


Контактные устройства имеют указатель задачи, устанавливаемый против деления шкалы 6 (рис. 104,г) соответствующего значению величины, при которой происходит переключение контактов. Контакты расположены в верхней части кронштейна прибора. При перемещении каретки с индексом и регистрирующим устройством прибора палец 1 входит в вырез рычага 2. При совпадении индекса 5 прибора и указателя задачи 4 рычаг нажмет на микропереключатель 3. Если будет дальнейшее повышение измеряемой величины, то палец каретки выйдет из выреза, а рычаг останется в устойчивом правом положении, будучи зафиксированным упором.
