Принципиальная схема автоматизации

Автор
Оцените материал
(0 голосов)



Принципиальная схема автоматизации





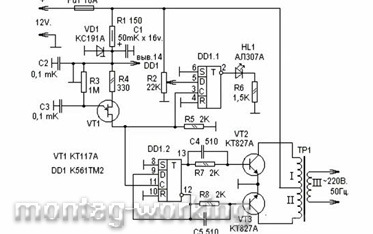

Схема автоматизации

Принципиальная схема автоматизации входит в состав проекта АСУ ТП и определяет принцип построения системы, приборную структуру места размещения приборов на объектах и щитах, функциональное назначение и взаимосвязь между приборами и постами управления.



Приборы автоматики (первичные преобразователи, вторичные приборы, исполнительные механизмы и др.) обозначаются по ГОСТ 21.404—85. В табл. 1 приведены условные обозначения элементов и устройств автоматизации.


 На поле чертежа в курсовых работах показывают технологические объекты и коммуникации. Первичные преобразователи соединяют линией с местом отбора импульса (местом, в котором производят измерения), с контуром объекта или технологическим трубопроводом. С первичными приборами соединяют линиями вторичные приборы. Линии связей можно подводить к любой точке контура прибора. В сложных схемах, чтобы избежать пересечения, допускается разрывать линии. На концах одноименных линий в кружочке ставят номера. На линиях со стороны вторичных приборов номера ставят последовательно слева направо. Это облегчает чтение схемы. Если система имеет несколько уровней управления, то вторичные приборы располагают в зоне, выделенной под технологическим объектом в виде горизонтальной полосы. Слева против зоны дают наименование щита, его обозначение. Если у вас не получается выполнить курсовую, закажите её на сайте курсовые работы на заказ в Санкт-Петербурге

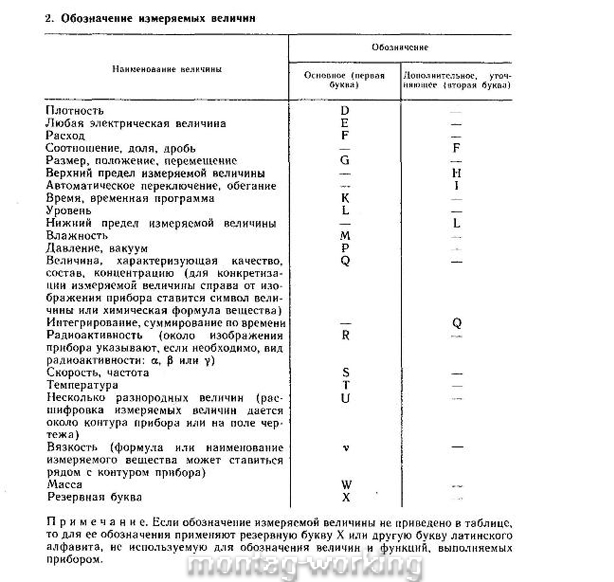

Регулирующие приборы имеют выход на исполнительный механизм, связанный с регулирующим органом. Место установки исполнительных механизмов и регулирующих органов должно быть отражено на схеме. Внутри контура прибора в верхней полуокружности прибора проставляется условное буквенное обозначение измеряемой величины и функций, выполняемых прибором. Обозначение измеряемых величин дано в таблице 2. Обозначения функций, выполняемых прибором, и видов преобразования сигнала по ГОСТ 21.404-85 приведены ниже.





1

2



3
