Настройка релейных регуляторов

Автор
Оцените материал
(0 голосов)



Как настроить релейные регуляторы?



Настройка релейного регулятора

Системы регулирования с релейными законами (двух- и трехпозиционными) строятся на базе измерительных приборов, имеющих встроенные сигнализирующие и регулирующие устройства, параметрических реле и собственно позиционных регуляторов. Все многообразие релейных регуляторов может быть разделено на три группы по числу выходных сигналов: с одним выходным контактом (сигналом), с двумя и с тремя выходными сигналами. С помощью специального регулирующего блока схемы на электромеханических реле, магнитных пускателях, тиристорных ключах в комплекте с соответствующим исполнительным механизмом может быть получен двух- или трехпозиционный закон регулирования. Очевидно, что при использовании двухпозиционного исполнительного механизма может быть получен только двухпозиционный закон регулирования.



 1

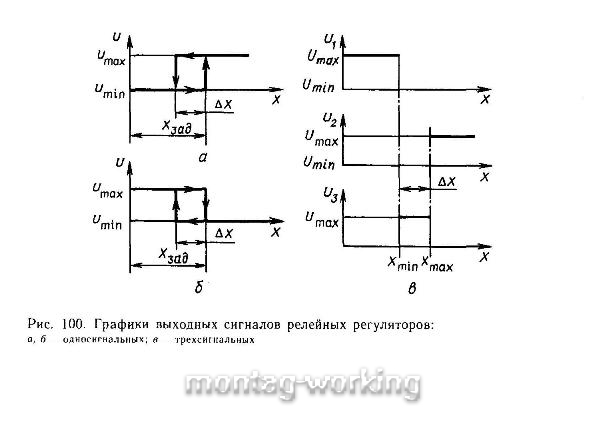

На рис. 100 показана диаграмма выходных сигналов (состояние контактов) релейных регуляторов. У одноконтактных (односигнальных) регуляторов при увеличении регулируемой величины в момент ее совпадения с заданным значением Xзад происходит скачкообразное изменение сигнала (размыкание контакта) в соответствии с условием:



U=Umax при X<Xзад и U=Umin при X≥Xзад.



При уменьшении управляемой величины обратное изменение сигнала происходит при:



X=Xзад-ΔX, т. е. U=Umax при Х<Xзад-ΔX.



Величина ΔX называется зоной возврата или дифференциалом. Значение X изменяется при настройке регулятора.



У некоторых конструкций регуляторов и реле может быть нерегулируемая зона возврата. Модификации регуляторов могут иметь обратный закон состояния контактов, т.е. переключение может происходить с Umin на Umax и при X=Xзад+ΔX, а возврат при Х=Хзад. В двухсигнальных регуляторах (двухконтактных) сигнал U1=Umax при X<Xmin; U1=Umin при X≥Xmin, а сигнал U2=Umin при X<Xmax; U2=Umax при X≥Xmax, где Xmin, Xmax — соответственно заданные наименьшее и наибольшее значения регулируемой величины. Разность ΔX=Xmax-Xmin называется зоной «норма» или зоной нечувствительности.



В трехсигнальных регуляторах состояния U1 и U2 соответствуют состояниям этих сигналов у двухсигнальных регуляторов, а сигнал U3=Umin при Xmin>X>Xmax; U3=Umax при Xmin≤X≤Xmax.



Настройка релейных регуляторов заключается в задании Хзад или Хmax и величины ΔХ. Величина ΔХ выбирается равной 0,5...0,7 допустимого диапазона отклонения регулируемой величины. Уменьшение ΔХ ведет к повышению частоты срабатываний регулятора, а расширение зоны ΔХ может привести к нежелательному отклонению регулируемой величины. Значение Хзадmax) выбирается из условия:



Xзад=X"зад+0,5*ΔХ,



где X"зад=(Xmax+Xmin)/2 среднее значение регулируемой величины; соответственно имеем Xmin=XmaxХ.



Задание Хзад(Hmax*Xmin), ΔХ выполняется кинематически или за счет изменения параметров измерительной схемы регулятора.



Настройка прибора каждого конкретного типа описана в инструкции по эксплуатации. Заводы-изготовители постоянно совершенствуют конструкции приборов. Поэтому изучение инструкции перед началом настройки обязательно. Однако существуют некоторые общие приемы и методы. Рассмотрим настройку некоторых часто встречающихся видов приборов. От своих слов хочу сказать, что я не читал инструкцию по настройки приборов, меня научил настраивать регуляторы мой учитель. Да же написал сочинение мой учитель.
