Электроконтактный термометр и манометр

Автор
Оцените материал
(0 голосов)



Схема узла электроконтактного термометра и манометра





Электроконтактный термометр

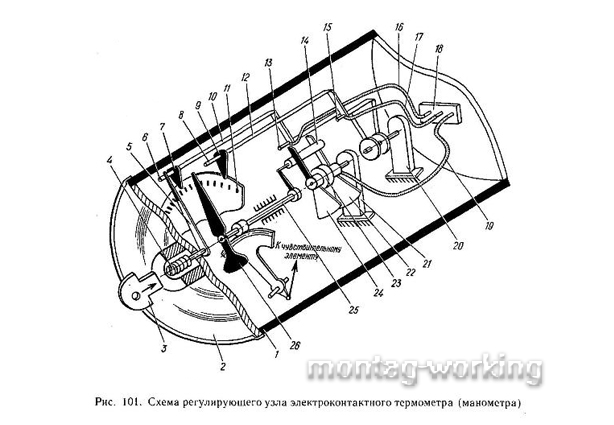

На рис. 101 изображена схема регулирующего узла электроконтактного термометра ТПГ-СК (электроконтактные манометры имеют аналогичную конструкцию).











2


Чувствительный элемент и электроконтактное устройство смонтированы в металлическом кожухе 1. Задание устанавливают с помощью ключа 3, который входит в прорезь головки стержня 4, находящегося в утолщении стекла 2. При задании стержень 4 утапливается и стрелка 5 подводится к штифту 6 (8), закрепленному на рычаге 10 (12). Поворачивая ключ 3, стрелка 5 перемещает рычаги 10 (12), закрепленные на оси, установленной на кронштейне 20. Заданная температура считывается по шкале 11, наименьшая — по указателю 7, а наибольшая — по указателю 9. Работает сигнализирующее (регулирующее) устройство следующим образом. Если температура меньше наименьшего заданного значения, то стрелка 26 находится левее указателя 7, и подвижная контактная стрелка 24 замыкает контакт 13, находящийся на рычаге 12. Ось контактных стрелок закреплена на кронштейне 21. От стрелки проводом идет электрическая цепь на клеммную колодку 18.


При повышении температуры стрелка 26 поворачивается вправо. На оси 25 стрелки 26 закреплен поводок 14 с втулкой из электроизоляционного материала. Правой стороной поводок перемещает контактную стрелку 24 и отводит ее от контакта 13. На одной оси со стрелкой 24 находится контактная стрелка 22. Стрелки соединяются между собой спиральной пружиной 23, которая поджимает стрелку 22 к поводку слева. При повышении температуры стрелка 22 замкнет контакт 15. Контакты 13 и 15 соединены проводами 16 и 17 с клеммной колодкой 18, а контактные стрелки — проводом 19. Гибкая связь между стрелками 24 и 22 позволит указательной стрелке отклониться в любую сторону от заданных наименьшего и наибольшего значений без регулирования контактного устройства.
