Импульсные системы автоматического управления



Дискретная система автоматического управления будет импульсной, если в системе наблюдается квантование сигнала по времени. При квантовании по времени квантованный сигнал состоит из последовательности дискрет квантуемого сигнала. Каждую дискрету можно рассматривать как мгновенное значение сигнала в момент квантования и интерпретировать как импульс нулевой длительности. Такой импульс физически не наблюдаем.


Для того чтобы квантованный сигнал можно было бы физически наблюдать и преобразовывать, мгновенные значения квантуемого сигнала накладываются на физические импульсы конечной длительности. В результате в импульсной системе квантованный сигнал физически представлен последовательностью импульсов, несущих информацию о мгновенных значениях квантуемого сигнала в моменты квантования. Название импульсная система обусловлено последним обстоятельством.


Формирование сигнала в импульсной системе

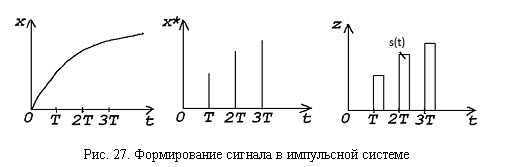

Графики на рис. 27 показывают образование импульсного сигнала в импульсной системе. Квантуемый сигнал x(t) подвергается квантованию по времени и образуется квантованный сигнал x*(t), который можно описать решетчатой функцией квантуемого сигнала


ф43


Значения дискрет квантованного сигнала накладываются на импульсы определенной формы s(t) и конечной длительности. В результате формируется последовательность импульсов z(t) с периодом следования T, несущая информацию о квантуемом сигнале.


Отличительной особенностью импульсной системы является преобразование непрерывного сигнала x(t) в последовательность импульсов z(t). Поэтому для описания импульсной системы в ее структуру вводят импульсное звено, которому и приписывают описание этого процесса. Остальные компоненты импульсной системы специфических свойств не имеют, они рассматриваются как непрерывная часть системы (т.е. совокупность элементов с непрерывными характеристиками преобразования) и могут быть описаны с использованием методов теории обыкновенных линейных систем.


Структура импульсной системы

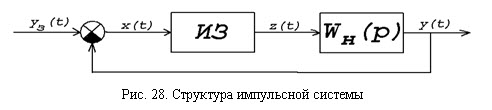

Обобщенная структура импульсной системы, составленная на основе описанного подхода, приведена на рис. 28. Импульсному звену ИЗ приписывается преобразование непрерывного сигнала x(t) в последовательность импульсов z(t), которая поступает на непрерывную часть импульсной системы с передаточной функцией Wн(p).


В исследуемой системе импульсное звено может быть включено в любой части системы. Путем преобразования структуры исследуемой системы ее всегда можно свести к структуре, представленной на рис. 28. При этом математическое описание импульсной системы сводится к математическому описанию функции преобразования для импульсного звена. Решение последней задачи будет зависеть от способа наложения информации квантованного сигнала на несущие импульсы.
