Монтаж манометрических термометров

Манометрические термометры, неразборные комплекты, термобаллон и прибор соединены капилляром — тонкой медной трубкой, заключенной в защитный металлорукав. Капилляры в зависимости от заказа имеют длину 4; 10; 16; 25 или 40 м. Обычно фактическая удаленность места контроля, где установлен термобаллон, от щита или места установки прибора меньше длины капилляра.

Конструкция щитов

Щитом называют комплекс унифицированных металлоконструкций с размещенными на них аппаратами, арматурой, проводками, подготовленными для подключения наружных приборов и цепей, располагаемых на объекте.

Железобетонная опора ВЛ

До середины 60-х годов опоры воздушных линий электропередачи изготавливались в основном из металла и дерева.

Деревянные опоры недолговечны. Пропитка элементов деревянных опор в заводских условиях обходится дорого, так как требует транспортировку леса на мачтопропиточные заводы, а затем возврат в районы сооружения BJI, к тому же пропитка недостаточно качественно предупреждает гниение стоек опор, особенно если они устанавливаются в агрессивных средах. К недостаткам деревянных опор можно также отнести их низкую огнестойкость и недостаточную прочность при сооружении ВЛ высокого напряжения.

Монтаж пневматических мембранных исполнительных механизмов

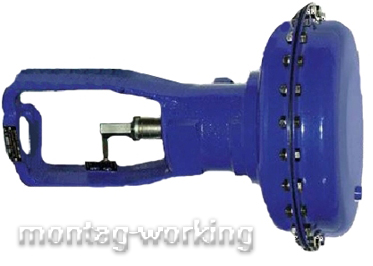

На рис. 76, а показана установка регулирующего клапана на трубопроводе. Обычно допускается установка клапана на трубопроводах, калибр которых совпадает с калибром клапана или имеет соседний калибр. Клапаны устанавливают в произвольном положении. Обычно клапаны имеют фланцевое соединение. Ответный фланец приваривают к трубе. Фланцы стягивают болтами.

Монтаж рН-метров

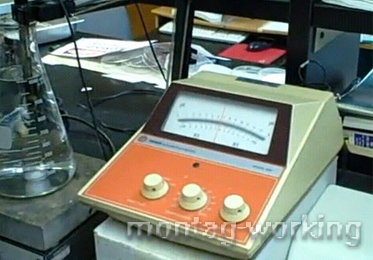

На предприятиях деревообрабатывающей промышленности необходимо периодически измерять концентрацию водородных ионов, возникающих при производстве смол, используемых для приготовления клея. Для этого применяют рН-метры, в комплект которых входит датчик (погружной, ДПг или проточный ДПр), высокоомный преобразователь ПВ4-5256 и дублирующие автоматические потенциометры с пределами измерения 0...50 мВ или миллиамперметр с пределами измерения 0...5 мА.

Монтаж приборов для измерения уровня

Для измерения уровня жидкостей применяют уровнемеры на базе дифманометров, поплавковые, буйковые, емкостные, электроконтактные и радиоизотопные приборы. Уровень сыпучих материалов измеряют при помощи механических уровнемеров (лотовых, с крыльчатками, с вялыми мембранами и т. д.), а также емкостных, радиоизотопных.

Системы давления. Приборы. Счетчики

Для измерения расхода применяют системы переменного и постоянного перепада давления, объемные и скоростные счетчики.

Манометры. Монтаж манометров

Манометры, используемые как приборы местного контроля, присоединяют непосредственно к отборному устройству. На паровых магистралях манометры 4 устанавливают на спиральных или У-образных патрубках 2, соединенных с трубопроводом или емкостью 1 (рис. 64,а). Манометры вворачивают в штуцер с помощью ключа. Вращать прибор за корпус запрещается. Для уплотнения соединения применяют шайбы из паронита, фторопласта, меди, стали и других прокладочных материалов.

Подбор сопротивления линии

Подбор сопротивления линии производится с помощью дополнительной катушки, устанавливаемой на клеммах прибора. Сопротивление линии измеряется совместно с термометром.

Установка термометров

На рис. 60 показана установка термометров. Чтобы не увеличивать сопротивление потоку, термометры на трубопроводах малых калибров ставят в расширительных камерах 5 (рис. 60,6). Термометры сопротивления рекомендуется устанавливать на изгибах технологических трубопроводов (рис. 60,в). К трубопроводу 1 приваривается бобышка 2 (вертикально или наклонно) с резьбовым отверстием D1, а если используют защитную гильзу, то с отверстием D2. При испытании трубопровода отверстие закрывается заглушкой.
